EDA中的密码锁控制电路的仿真 -
来源： 网络用户发布，如有版权联系网管删除 2018-08-07
[导读]如图1、如图2分别是两个密码锁控制电路仿真结果图。其中如图1的仿真过程为先输入上锁密码“1234”，再按下上锁键激活电锁，接着输入万能解锁密码“8888”，最后按下解锁键解锁。如图2的仿真过程为先输入上锁密码＂12
如图1、如图2分别是两个密码锁控制电路仿真结果图。其中如图1的仿真过程为先输入上锁密码“1234”，再按下上锁键激活电锁，接着输入万能解锁密码“8888”，最后按下解锁键解锁。如图2的仿真过程为先输入上锁密码＂1234”，再按下上锁键激活电锁，接着输入解锁密码“1234”，最后按下解锁键解锁。从仿真图上可以看出，密码锁控制电路CTRL.VHD的设计是正确的。

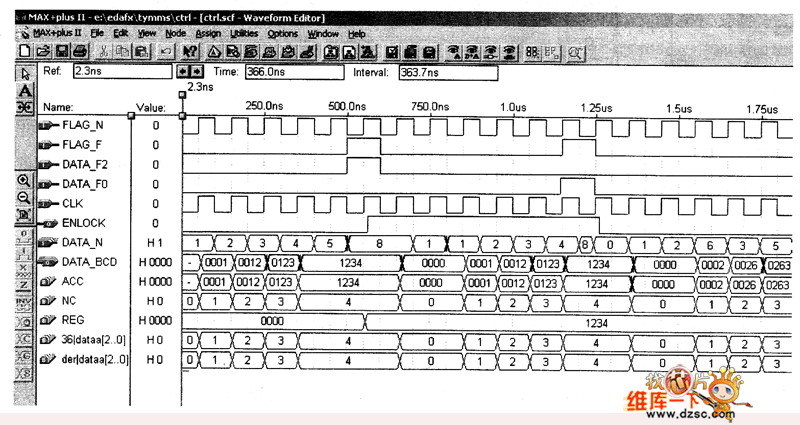

如图1 密码锁控制电路仿真结果图（一）

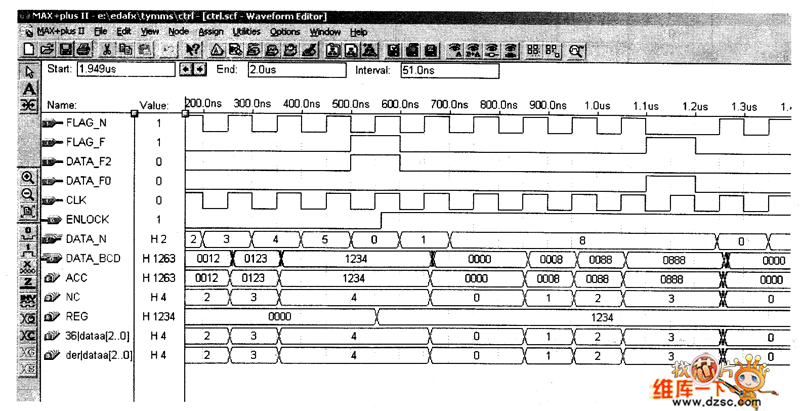

如图2 密码锁控制电路仿真结果图（二）
