[导读]状态控制器KZQ的功能是控制微波炉工作过程中的状态转换，并发出有关控制信息，因此我们可用－个状态机来实现它。经过对微波炉工作过程中的状态转换条件及输出信号进行分析，我们可得到其状态转换图如图1所示，其输入
状态控制器KZQ的功能是控制微波炉工作过程中的状态转换，并发出有关控制信息，因此我们可用－个状态机来实现它。经过对微波炉工作过程中的状态转换条件及输出信号进行分析，我们可得到其状态转换图如图1所示，其输入、输出端口如图2所示。

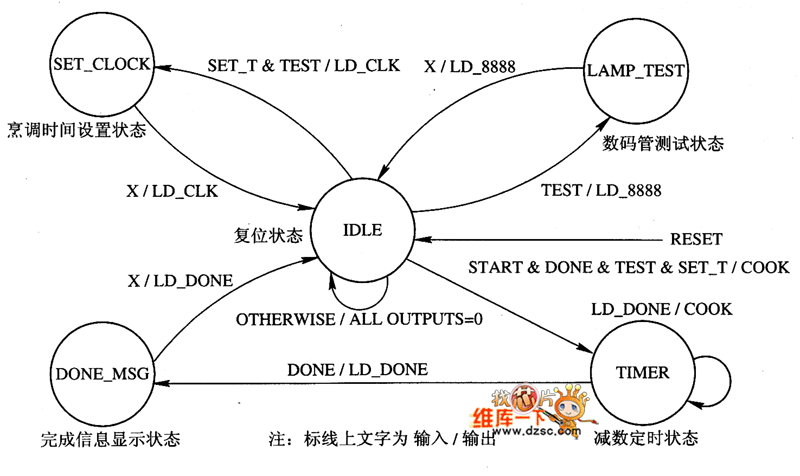

如图1 KZQ的状态转换图

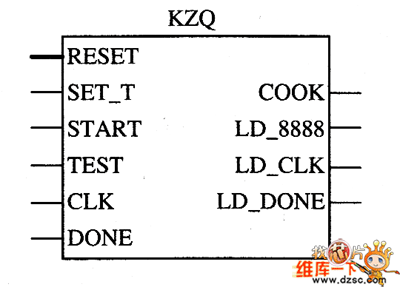

如图2 KZQ的输入、输出端口图
