EDA中的状态控制器系统扩展思路 -
来源： 网络用户发布，如有版权联系网管删除 2018-08-08
[导读]（1）本微波炉控制器要求系统时钟CLK固定为1 Hz，而预置时间数据输入总线DATA0位数太多（为16位），因此我们可对该系统进行改进，增 加一个分频电路FPQ和一个“虚拟式”按键预置数据输入电路YZDL（如图所示），以使系
（1）本微波炉控制器要求系统时钟CLK固定为1 Hz，而预置时间数据输入总线DATA0位数太多（为16位），因此我们可对该系统进行改进，增 加一个分频电路FPQ和一个“虚拟式”按键预置数据输入电路YZDL（如图所示），以使系统的通用性更好写。其中分频电路FPQ是将任意频率的 信号CLKN经过N分频后得到系统所需要的1 Hz的时钟信号CLK。而预置数据选择确认键YES，预置完毕确认键Ok，输出为DATA0［150］，该模块 可通过计数、取数、寄存、移位等操作完成预置数据输入工作。

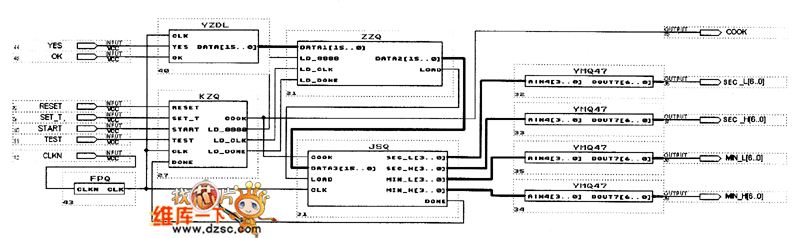

如图 微波炉控制器WBLKZQ扩充后的内部组成原理图
（2）设计外围电路：系统用方波信号源，直流工作电源。
（3）若为毕业设计，可要求设计调试程序、外围电路等，还可要求设计制作整个系统，包括PCB的制作。
