EDA的时序图 -
来源： 网络用户发布，如有版权联系网管删除 2018-08-08
[导读]时序图用图形的方式来表示一个设计实体的输入信号和输出信号之间的时序关系，它应描述各种输入信号可能出现的各种情形以及对应的输出信号所处的状态。从时序图上，我们可以看出各输入信号的种类，作用的先后，上升或

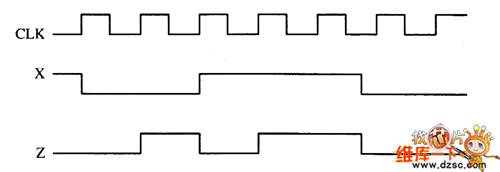

时序图用图形的方式来表示一个设计实体的输入信号和输出信号之间的时序关系，它应描述各种输入信号可能出现的各种情形以及对应的输出信号所处的状态。从时序图上，我们可以看出各输入信号的种类，作用的先后，上升或下降沿的有效性，以及输出信号的状态。如图是一个时序图示例。
如图 时序图示意图
