EDA的状态机图 -
来源： 网络用户发布，如有版权联系网管删除 2018-08-08
[导读]状态机是一类很重要的时序电路，是许多数字电路的核心部件。状态机图是指用图形的方式来表示一个设计实体的各种工作状态、内部各工作状态转换的条件以及各工作状态对应的输出信号序列。如图是一个状态机图的示例。
状态机是一类很重要的时序电路，是许多数字电路的核心部件。状态机图是指用图形的方式来表示一个设计实体的各种工作状态、内部各工作状态转换的条件以及各工作状态对应的输出信号序列。如图是一个状态机图的示例。

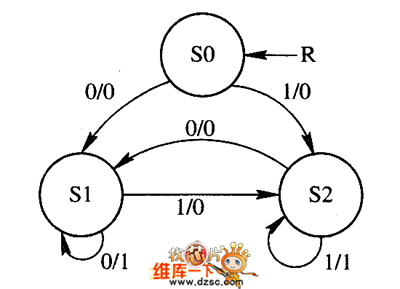

如图 状态机图
