EDA的状态表、状态赋值表 -

在状态机的设计中，我们也可以用另外一种方式——状态表、状态赋值表来表示一个设计实体的各种工作状态、内部各工作状态转换的条件以及各工作状态对应的输出信号序列。从状态表、状态赋值表上，我们可以清楚地看出一个设计实体的各种工作状态、内部各工作状态转换的条件以及各工作状态对应的输出信号序列。图1.7是一个状态表、状态赋值表的示例。

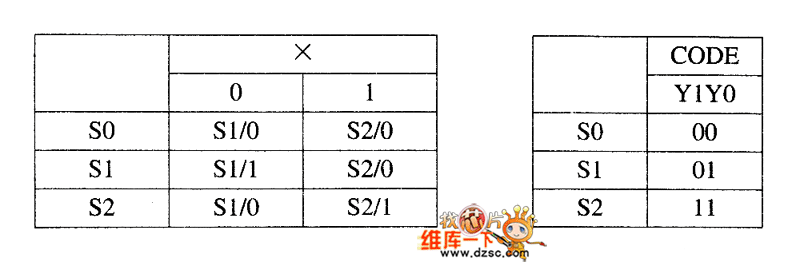

如图 状态表（左）、状态赋值表（右）
