EDA的流程图 -

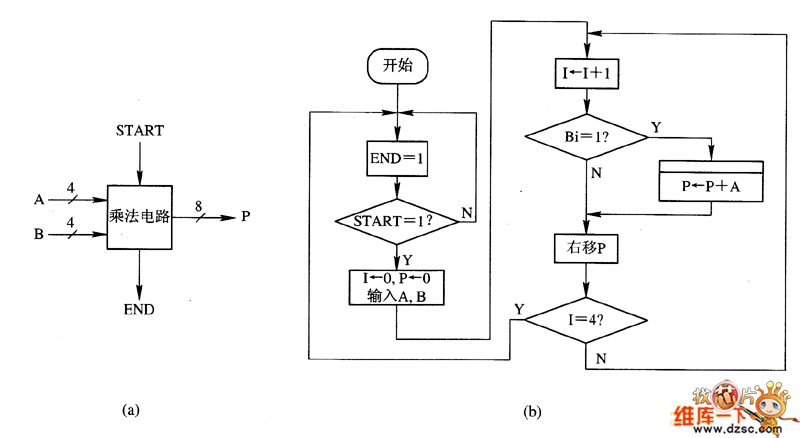

算法流程图是描述数字系统逻辑功能的最普通、最常用的工具之一。它由工作块、判别块、条件块以及指向线组成，与软件设计中所用的流程图极为相似。工作块的符号是一个矩型块，块内用简要的文字说明应进行的一个或一组操作或/和相应的输出信号。判别块的符号是一个菱形，块内给出了判别变量和判别条件，判别条件满足与否决定系统将进行不同的操作。条件块是一个带横杠的矩形块，条件块总源于判别块的一个分支，并仅当该分支条件满足时，条件块中标明的操作才执行，而且在分支条件满足时立即执行。开始块和结束块是一个四角为圆弧的矩形的变形。如图（a）是一个乘法器的框图，如图（b）是一个乘法器的算法流程图。

如图 乘法器的框图及算法流程图
