[导读]计数器是在数字系统中使用最多的时序电路，它不仅能用于对时钟脉冲计数，还可以用于分频、定时、产生节拍脉冲和脉冲序列以及进行数字运算等。
所谓同步计数器，就是在时钟脉冲（计数脉冲）的控制下，构成计数器的各触
计数器是在数字系统中使用最多的时序电路，它不仅能用于对时钟脉冲计数，还可以用于分频、定时、产生节拍脉冲和脉冲序列以及进行数字运算等。
所谓同步计数器，就是在时钟脉冲（计数脉冲）的控制下，构成计数器的各触发器状态同时发生变化的那一类计数器。

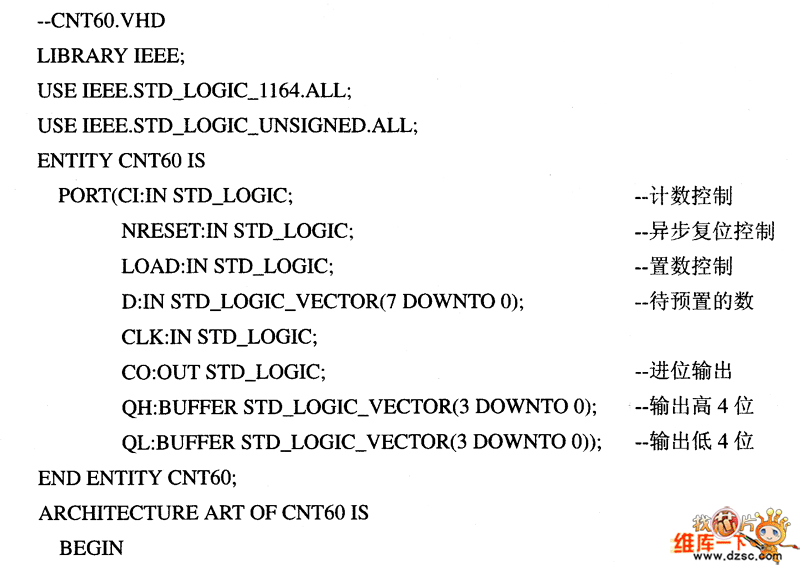

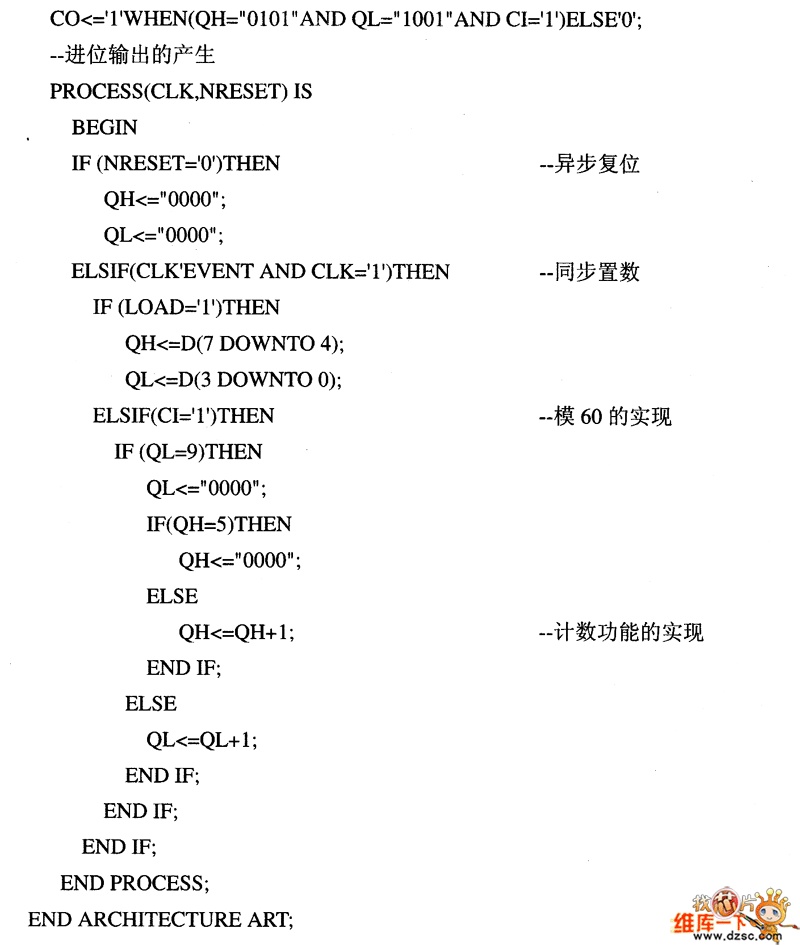

【例】 用VHDL设计一个模为60，具有异步复位、同步置数功能的8421BCD码计数器，并使用MAX+p1us II进行仿真。
仿真结果如图所示。

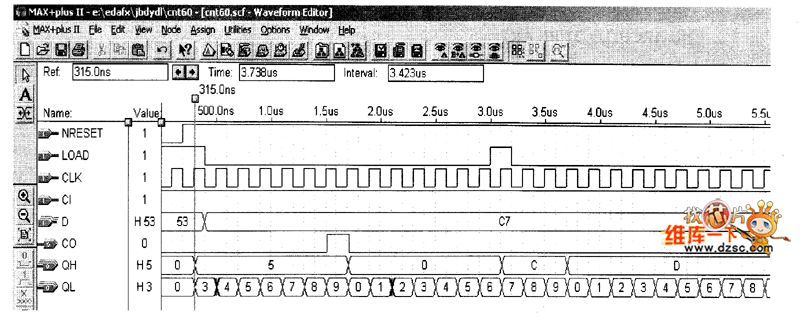

如图 CNT60的仿真波形
