EDA典型单元电路的异步计数器 -

异步计数器又称行波计数器，它的下一位计数器的输出作上一位计数器的时钟信号，一级一级串行连接起来就构成了一个异步计数器。异步计数器与同步计数器不同之处就在于时钟脉冲的提供方式，但是，由于异步计数器采用行波计数，从而使计数延迟增加，在要求延迟小的领域受到了很大限制。尽管如此，由于它的电路简单，仍有广泛的应用。

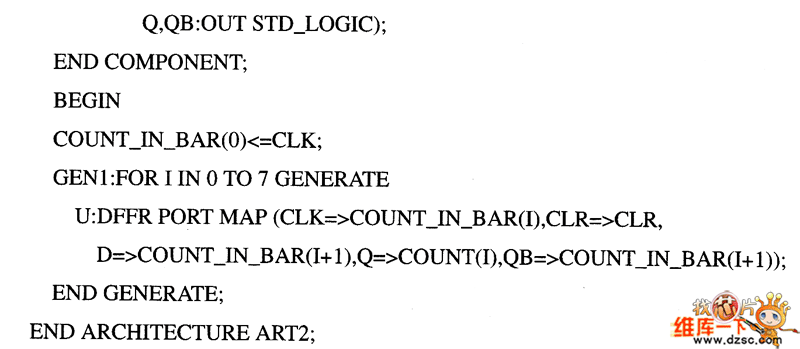

【例】用VHDL语言设计一个由8个触发器构成的8位二进制异步计数器，并使用MAX+p1us Ⅱ进行仿真。

仿真结果如图所示。

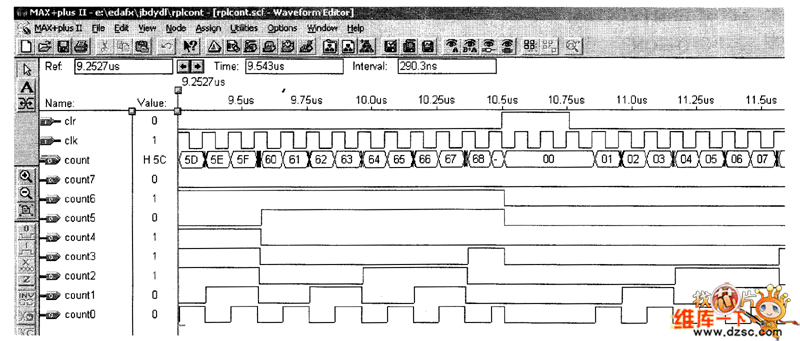

如图 8位二进制异步计数器RPLCONT的仿真波形图
