[导读]所谓可逆计数器，就是根据计数控制信号的不同，在时钟脉冲作用下，计数器可以进行加1或者减1操作的一种计数器。可逆计数器有一个特殊的控制端，这就是DR端。当DIR='0'时，计数器进行加1操作，当DIR='1'时，计数器就进
所谓可逆计数器，就是根据计数控制信号的不同，在时钟脉冲作用下，计数器可以进行加1或者减1操作的一种计数器。可逆计数器有一个特殊的控制端，这就是DR端。当DIR='0'时，计数器进行加1操作，当DIR='1'时，计数器就进行减1操作。

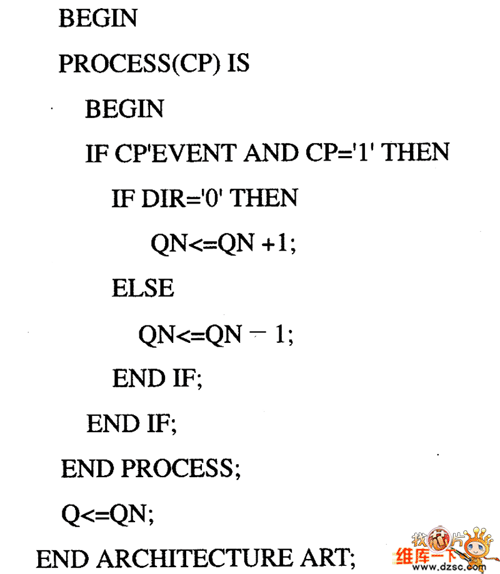

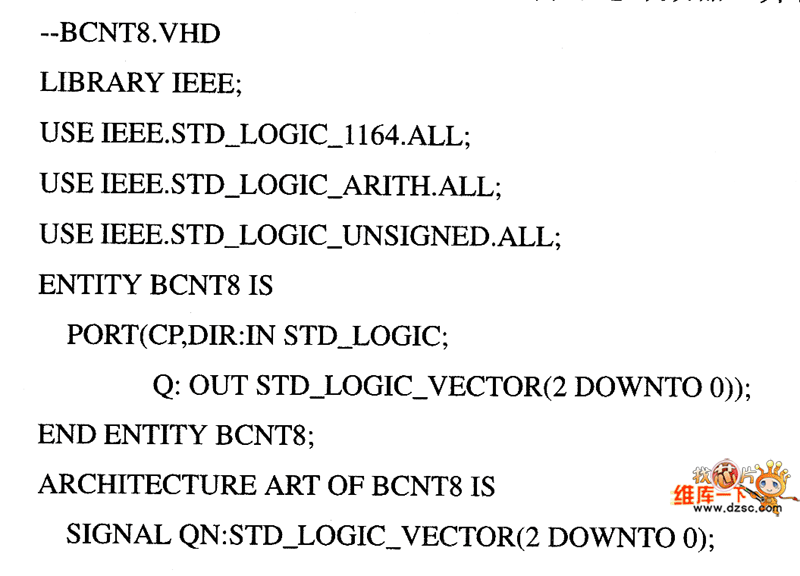

【例】 用VHDL设计一个八进制可逆计数器，并使用MAX+p1us Ⅱ进行仿真。

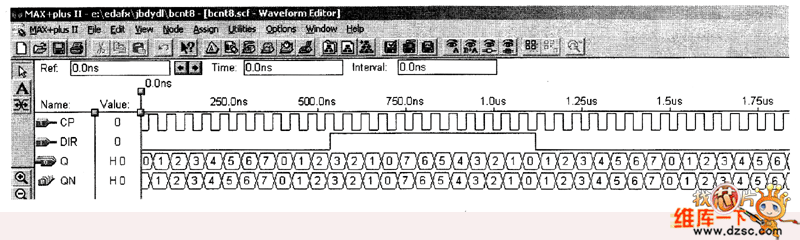

仿真结果如图所示。
如图 八进制可逆计数器BCNT8的仿真波形
