DDS的FPGA实现设计 -

根据图1，并假定相位控制字为0，这时DDS的核心部分相位累加器的FPGA的设计可分为如下几个模块：相位累加器SUM99、相位寄存器REG1、正弦查找表ROM和输出数据寄存器REG2，其内部组成框图如图 2所示。图中，输入信号有时钟输入CLK，使能端EN，复位端RESET，频率控制字K，输出信号为Q。

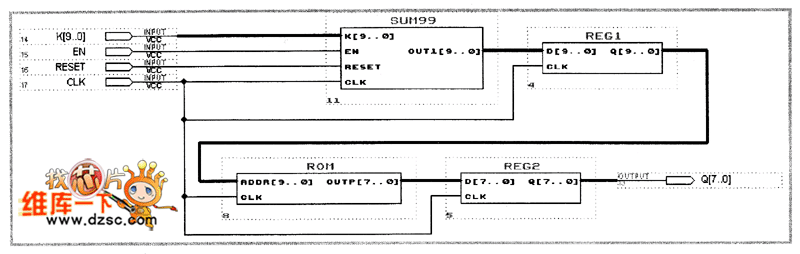

图2 DDS内部组成框图

整个DDS模块采用一个时钟，以用来同步各个模块的运算速度。其中相位累加器SUM99是一个带有累加功能的10位加法器，它以设定的10位频率控制字Κ作为步长来进行加法运算，当其和满时，计数器清零，并进行重新运算。相位寄存器REG1就是一个一般的10位寄存器，它对输入端输入的数据进行寄存，当下一个时钟到来时，输出寄存的数据。正弦查找表ROM是DDS最关键的部分，也是最复杂的部分，设计时首先需对正弦函数进行采样，接着将采样的结果放到ROM模块的对应存储单元中，每一位地址对应一个数值，输出为9位。为了保证输出数据的稳定性，我们将ROM的输出数据先寄存在REG2中，待下一个时钟到来时，再将其输出。整个系统各模块是在同步时钟信号CLK的控制下协调工作的。

下面介绍一下正弦查找表ROM模块的具体设计。

首先利用MATLAB或C语言编程对正弦函数进行采样；然后对采样数据进行二进制转换，其结果作为查找表地址的数值。

用MATLAB语言编写的正弦函数数据采集程序如下：

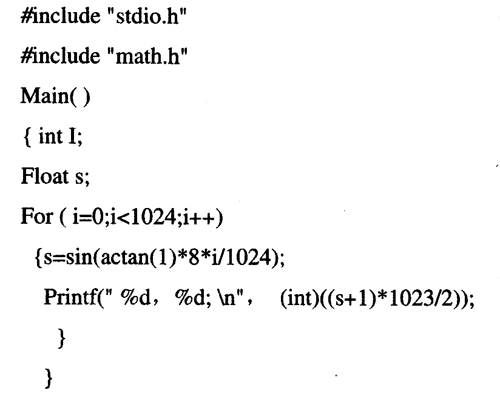

用C语言编写的正弦函数数据采样程序如下：

两个程序运行之后所得结果是一致的。

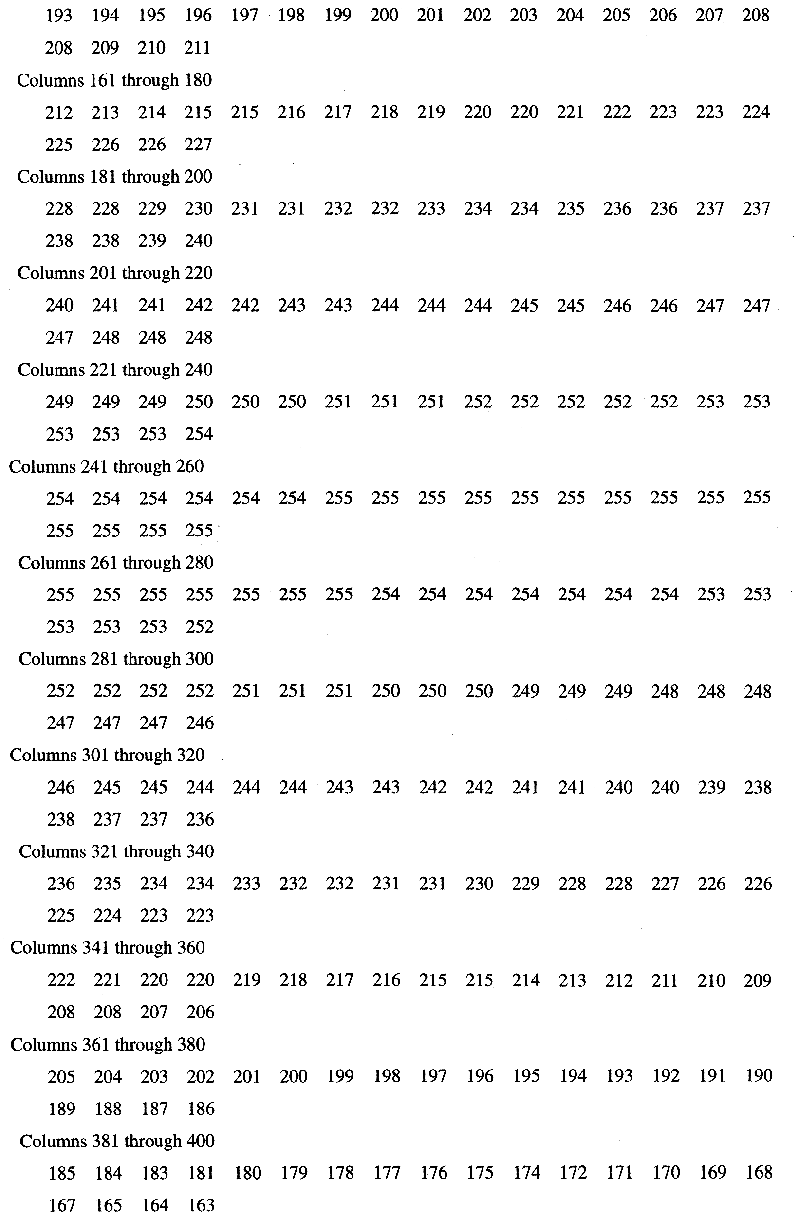

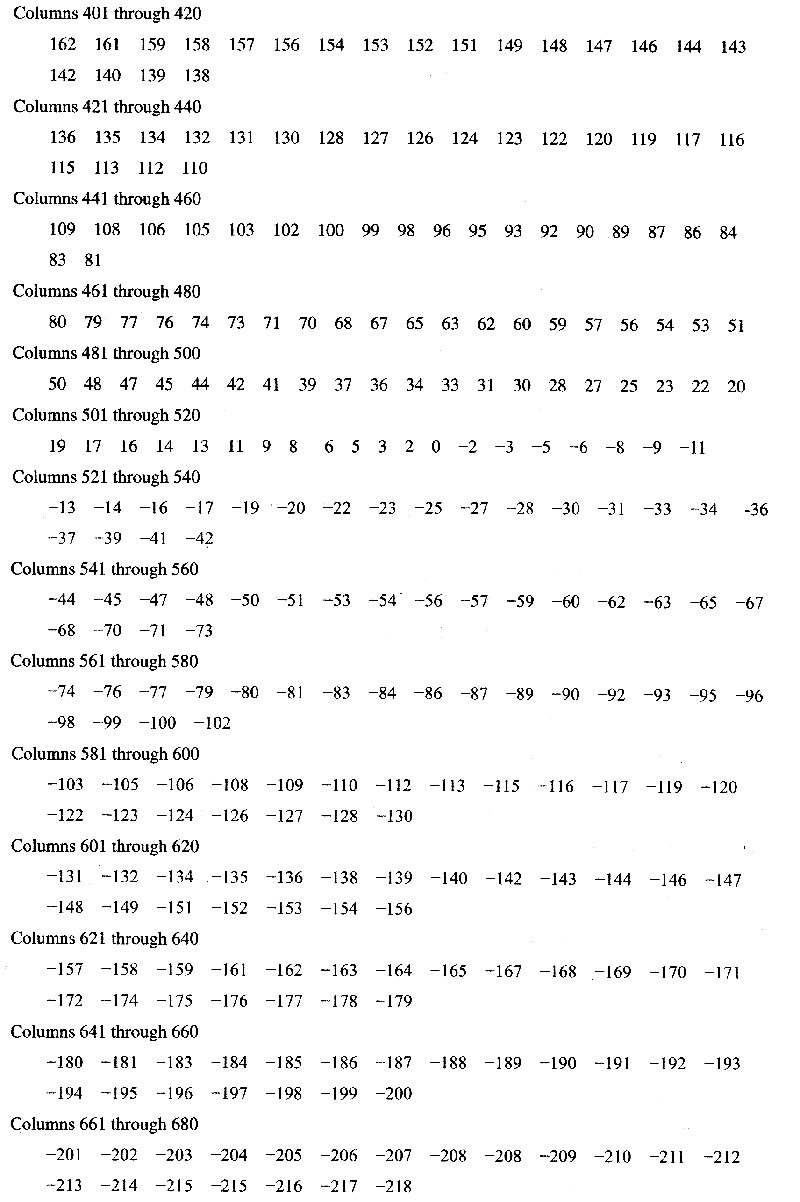

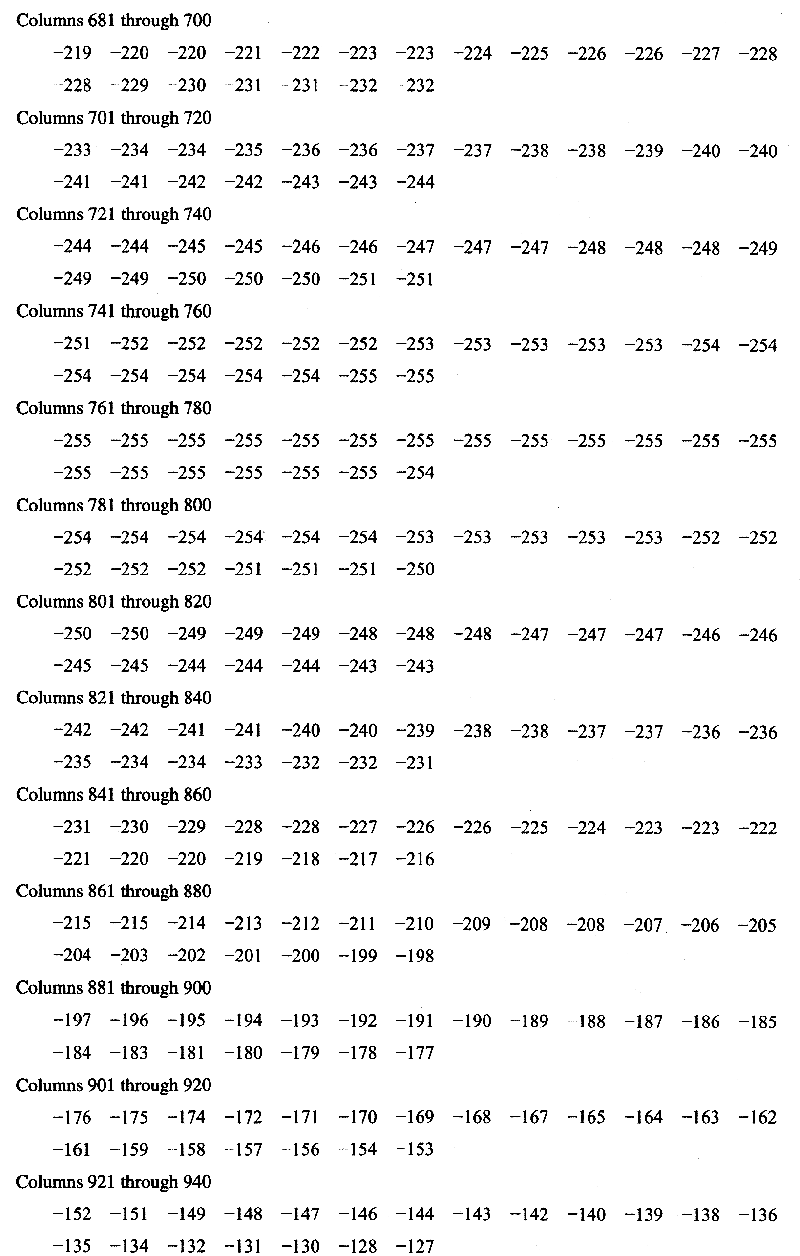

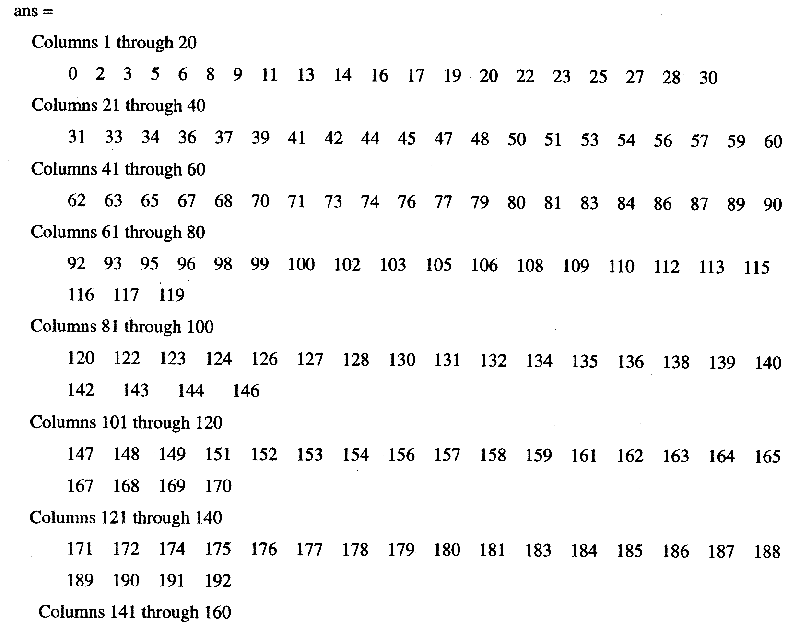

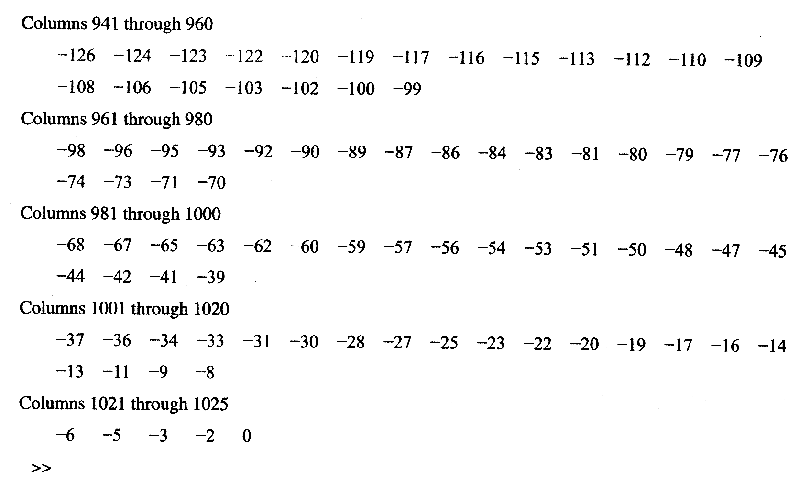

MATLAB语言编写的正弦函数数据采集程序运行结果如下：

总共是1024个数据。
