EDA中的数据采集A/D转换控制模块ADZHKZ的设计 -

A/D转换控制模块ADZHKZ主要实现对ADC0809进行模数转换的控制和转换后数据的BCD转换处理。

1．ADC08O9模数转换的控制

ADC0809是CM0S的8位A/D转换器，片内有8路模拟开关，可控制8个模拟量中的一个进入转换器中。ADC0809的分辨率为8位，转换时间约100 PS，含锁存控制的8路多路开关，输出由三态缓冲器控制，单5V电源供电。

如图1是ADC0809的管脚及主要控制信号时序图。其中，START是转换启动信号，高电平有效；ALE是3位通道选择地址（ADDC、ADDB、ADDA）信号的锁存信号（当模拟量送至某一输入端(如 IN1或IN2等)时，由3位地址信号选择，而地址信号由ALE锁存）；EOC是转换情况状态信号，当启动转换约100μs后，EOC产生一个负脉冲，以示转换结束；在EOC的上升沿后9若使输出使能信号OE为高电平，则控制打开三态缓冲器，把转换好的8位数据结果输出至数据总线。

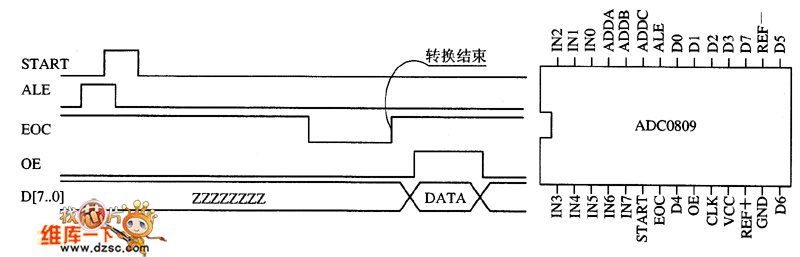

如图1 ADC0809的管脚及主要控制信号时序图

对于ADC0809模数转换的控制程序段的VHDL设计，根据ADC0809的A/D转换控制要求，我们可用一个状态机来实现，其状态转换如图2所示。

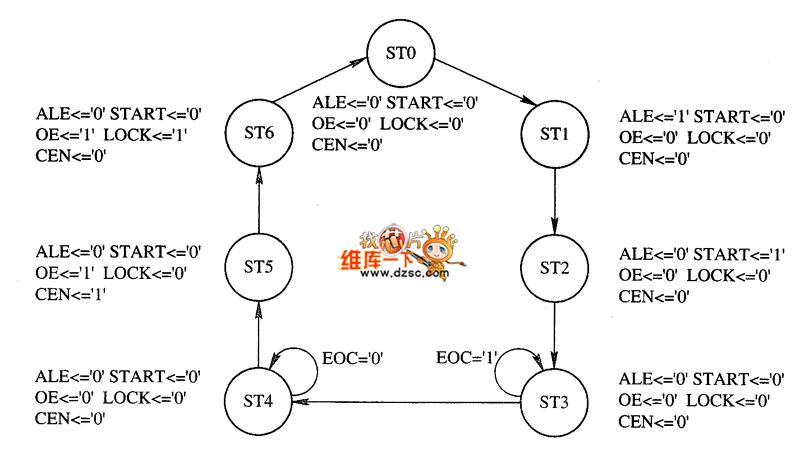

如图2 ADC0809工作时的状态转换图
