EDA中的数据采集控制系统总体设计方案 -

根据系统设计要求，数据采集系统控制器SJCJKZQ可由四个模块组成：A/D转换控制模块ADZHKZ、数据运算与处理模块SJYSCL、D/A转换控制模块DAZHKZ以及有关键盘输入与数据显示控制模块JPXSKZ，其组成框图及有关接口如图所示。

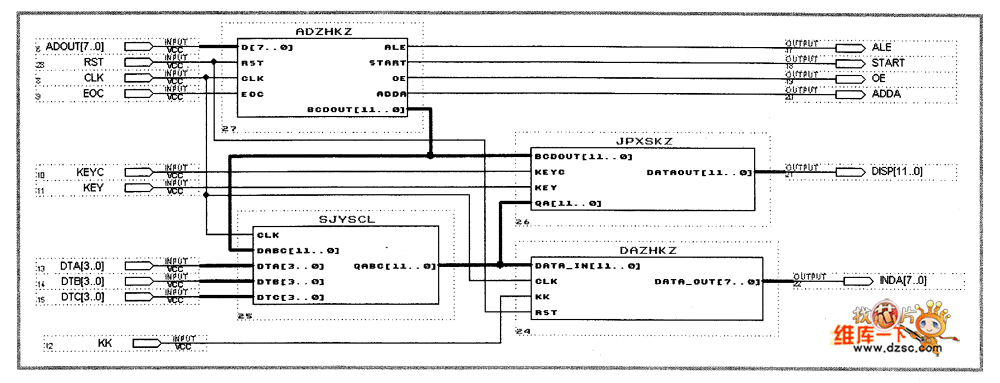

如图 数据采集系统总体组成原理图

在整个数据采集系统控制器SJCJKZ中，A/D转换控制模块ADZHKZ主要实现对ADC0809进行模数转换的控制和转换后数据传送的控制及数据存储：数据运算与处理模块SJYSCL主要实现对ADC0809进行模数转换后的数据与通过键盘输入的控制标准数据进行对比运算，并求出其差值；D/A转换控制模块DAZHKZ主要实现将数据运算与处理模块SJYSCL输出的差值送往DAC0832进行数模转换；键盘输入与数据显示控制模块JPXSKZ则负责A/D转换数据以及DiA转换数据的显示控制。
