EDA中的数据采集控制系统设计要求 -

数据采集和控制系统是对生产过程或科学实验中各种物理量进行实时采集、测试和反馈控制的闭环系统。它在工业控制、军事电子设备、医学监护等许多领域发挥着重要作用。

数据采集和控制系统多种多样，但其基本工作过程相似：汇集被测控对象各种被测模拟量，把它们转换为数字信号，经过加工处理后，再转换成相应的模拟量，实现所需的控制。上述过程由数据采集控制器统一管理和调度。

．本设计要求用一片CPLD/FPGA、模数转换器ADC和数模转换器DAC构成一个数据采集系统，并用CPLD/FPGA实现数据采集中对A/D转换、数据运算、D/A转换以及有关数据显示的控制。系统的组成框图如图所示，其功能如下：

（1）系统按一定速率采集输入电压UI∶经ADC0809转换为8位数字量DATA。

（2）输入数据与通过预置按键输入数据采集控制器内的标准数据相减，求得带极性位的差值±ΔU（数字量）；差值之绝对值送至DAC0832转换为ΔU，它和特定的极性判别电路共同输出±ΔU。

（3）数据采集和处理均在数据采集系统控制器的管理下有序进行。工作速率由时钟信号CLK的速率决定。

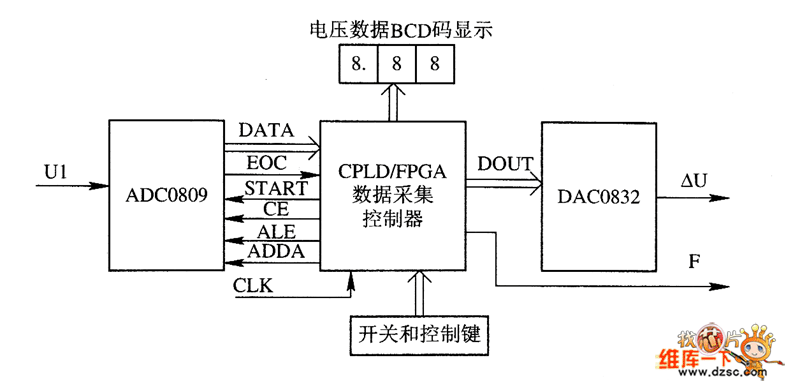

如图 数据采集系统组成框图
