阻塞与非阻塞赋值 -

作者：李秋凤，华清远见嵌入式学院讲师。

稍微接触过Verilog HDL的都对阻塞与非阻塞赋值略知一二，也是我们经常强调的重点之一，在课堂上还是有学员问什么不一样呢，为什么我用阻塞赋值也能得出正确的结果呢？

在编写可综合代码的时候，建议大家不要忘了打开RTL网表查看器看看我们自己综合出来的电路是不是自己想要的逻辑。

我就阻塞与非阻塞赋值这个问题详细说明一下。

1、连续赋值

连续赋值语句的硬件实现是：从赋值语句（=）右边提取出的逻辑，用于驱动赋值语句左边的线网（net）

连续赋值语句

module continousassignment(a,b,c);

input a,b;

output c;

assign c=a&b;

endmodule

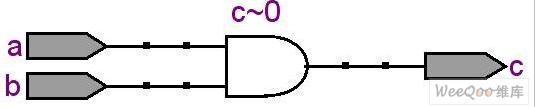

综合以后，通过网表查看器为上图的结果，线网c由赋值语句的右边的逻辑是组合逻辑a&b简单驱动

2、过程赋值

过程赋值语句的硬件实现是，从赋值语句的（=或<=）右边提取出的逻辑用于驱动赋值语句左边的变量（必需是reg类型）。必须注意的是虽然过程赋值语句是可以出现在initial语句中（仅用于仿真），也可以出现在“always”块语句中，但是只有“always”中的过程赋值语句才能被综合

有两种类型的过程赋值语句：阻塞赋值语句（Blocking Assignment statement）、非阻塞赋值语句（non-Blocking Assignment statement）

2.1、阻塞赋值语句

阻塞赋值语句可以简单描述为，在一个always块中，语句按照从上到下的顺序执行

module blockingassignment (clk ,q1,q2);

input clk;

output [2:0] q1,q2;

reg[2:0] q1,q2;

always @ (posedge clk)

begin

q1=q1+3'b1;

q2=q1;

end

endmodule

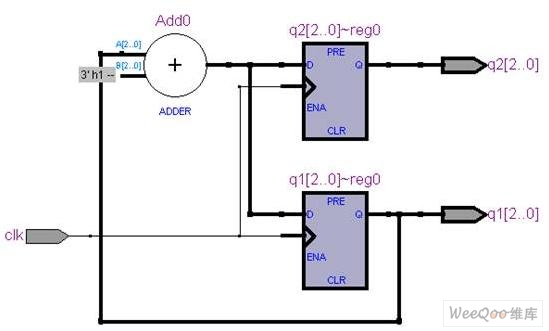

综合后的RTL视图如上图所示，每个时钟上升沿触发后，变量q2、q1的值是同步的，q2被赋予了q1更新后的值

2.2、非阻塞赋值语句

非阻塞赋值语句简述为：在一个always 块中，语句是并行执行的

module nonblockingassignment (clk ,q1,q2);

input clk;

output [2:0] q1,q2;

reg[2:0] q1,q2;

always @ (posedge clk)

begin

q1<=q1+3'b1;

q2<=q1;

end

endmodule

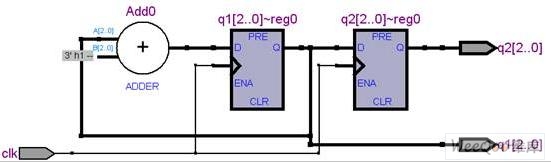

从综合结果的RTL查看器可以看到如上图所示，每个时钟触发后，q2被赋予的q1值时上个时钟周期生成的值

从上面可以看出，第一条语句综合出来的结果是一样的，阻塞与非阻塞不同在于它们会影响到后面引用该条语句的逻辑

3、阻塞与非阻塞建模建模原则

1)、组合逻辑使用阻塞语句、时序逻辑使用非阻塞语句；

2)、在同一个模块里，同一个变量不能既有阻塞赋值，又有非阻塞赋值
“本文由华清远见http://www.embedu.org/index.htm提供”
