PROTEL SCH转为POWERPCB网表步骤及ECO步骤 -

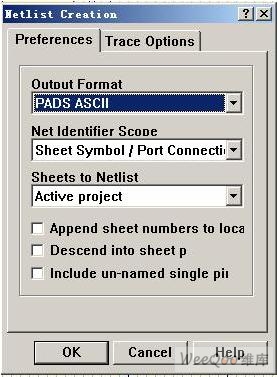

1.在PROTEL99SE主菜单Designcreate Netlist;Output Format处默认为PROTEL,改选PADS ASCII;点OK确认，输出AAA.PRT，AAA.NET二个文件，AAA为文件名，如下：

AAA.PRT

*PADS-PCB*

*PART*

C1 CAPE6/2.5

C2 CAPE6/2.5

C3 0603C

C4 0603C

C5 0603C

*END* AAA.NET

*PADS-PCB*

*NET*

*SIGNAL* A0

U4.69 U5.37

*SIGNAL* A1

U4.70 U5.36

*END*

2.将上面文件制作成下面文件，红色不变为固定格式，蓝色绿色部分分别COPY到下面对应位置

!PADS-POWERPCB-V3.5-MILS!

*PART* ITEMS

C1 CAPE6/2.5

C2 CAPE6/2.5

C3 0603C

C4 0603C

C5 0603C

*NET*

*SIGNAL* A0

U4.69 U5.37

*SIGNAL* A1

U4.70 U5.36

*END*

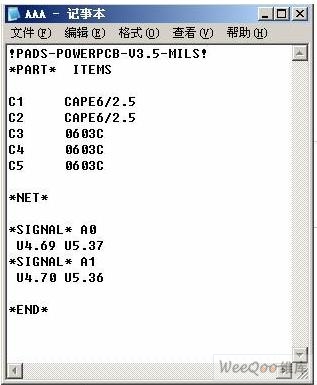

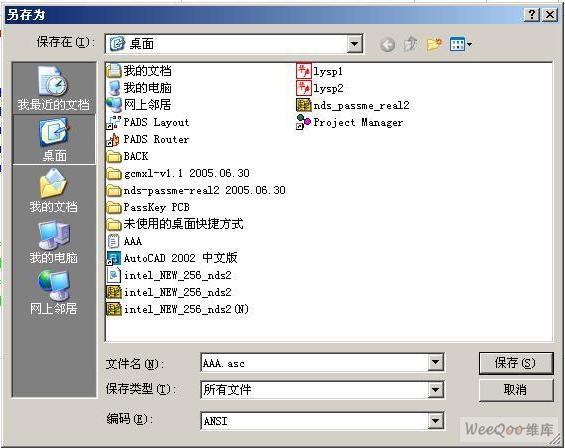

3.建立一个文本文档AAA.TXT,将上面内容COPY去，另存为AAA.ASC，保存类型改为“所有文件”，如下图：

4.在POWERPCB中建立对应的封装Decal,在FilesImport导入刚作好的AAA.ASC文件即可

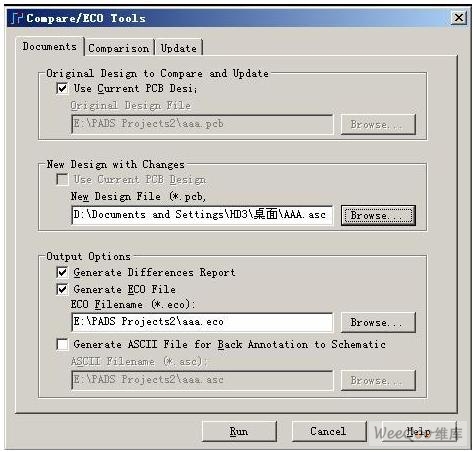

5.若PROTEL有更改，须重新制作AAA.ASC网表，在POWERPCB中用TOOLSCompare/ECO Tools 按下图

设置生成AAA.ECO文件，用Import导入即可，注导入时须打开ECO模式
