LabVIEW的反馈节点 -

反馈节点位于函数选板的“编程→结构→反馈节点”，如图1所示。

反馈节点用来在循环结构之间传递数据，相当于只有一个左侧端子的移位寄存器。图2所示的程序，实现的功能和图2中反馈节点的功能相同。

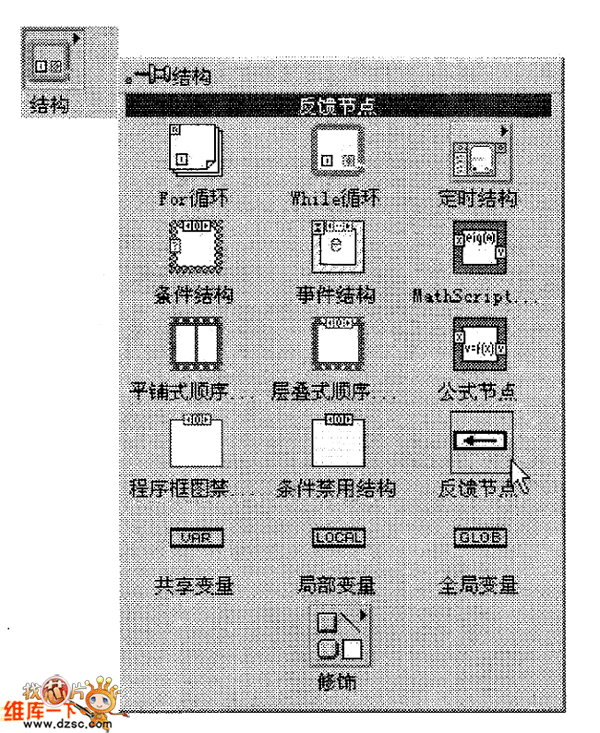

图1 函数选板中的反馈节点

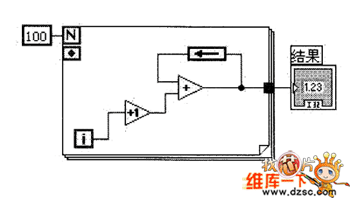

图2 反馈节点程序

反馈节点和有一个左侧端子的移位寄存器可以相互转换。在移位寄存器的右键快捷菜单中选择“替换为反馈节点”可将移位寄存器转换成反馈节点，如图3所示；在反馈节点的右键快捷菜单中选择“替换为移位寄存器”可将反馈节点转换为移位寄存器，如图4所示。

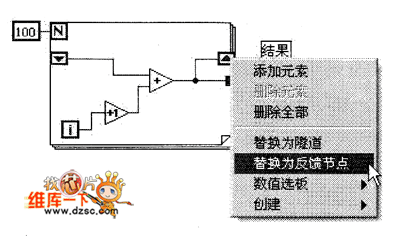

图3 将移位寄存器转换为反馈节点5．2 条件结构

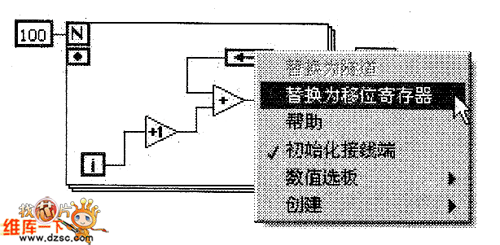

图4 将反馈节点转换为移位寄存器
