LabVIEW的条件结构 -

条件结构类似于文本编程语言中的switch语句或if else结构或case结构，位于函数选板的“编程－结构一条件结构”，如图1所示。

条件结构包含多个子程序框图，根据传递给该结构的输入值执行相应的子程序框图。条件结构每次只能显示一个子程序框图，并且每次只执行一个条件分支。条件结构框由条件选择器标签、选择器接线端和分支子程序框组成，如图2所示。创建条件结构框方法和创建循环框的方法相同。

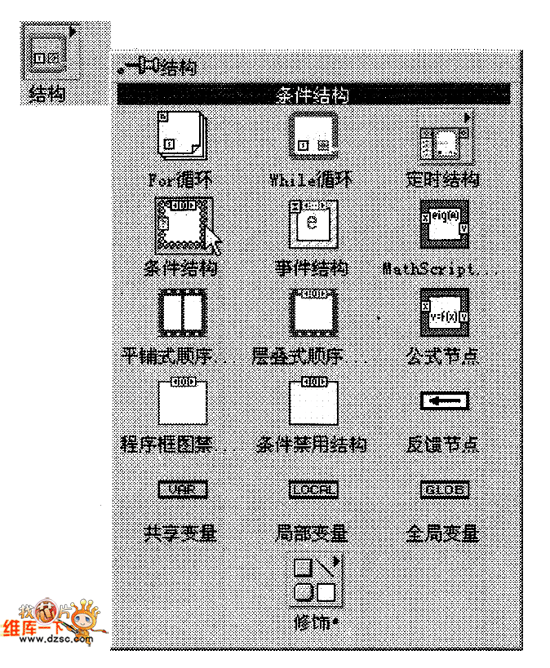

图1 函数选板中的条件结构

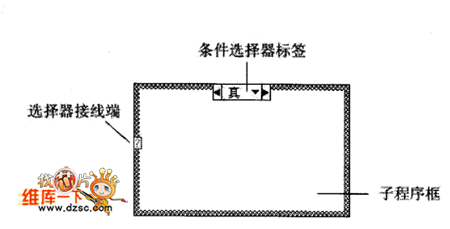

图2 条件结构框
