LabVIEW的层叠式顺序结构中的局部变量 -

层叠式顺序结构帧之间的数据不能通过数据线直接传递，要借助局部变量在帧之间传递数据。

添加局部变量：选择右键菜单第3栏的“添加顺序局部变量”选项，在顺序结构边框上出现一个小方块（所有帧程序框的同一位置都有），表示添加了一个局部变量。小方块可以沿框四周移 动，颜色随传输数据类型的系统颜色发生变化，如传输数据为浮点数据变量时其颜色为橙色，如图2所示。

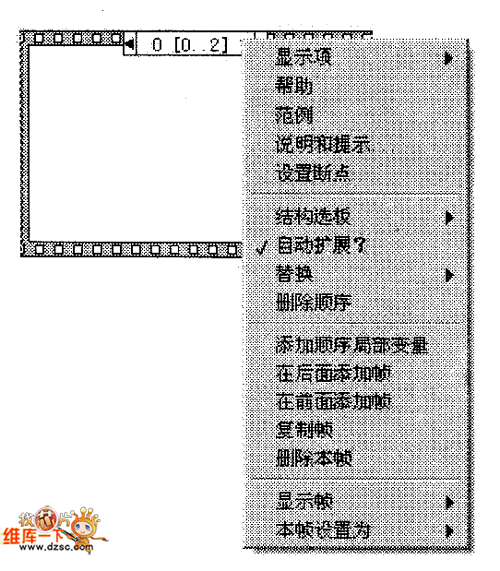

图1帧标签右键快捷菜单

删除局部变量：在局部变量小方块上单击鼠标右键，在弹出的快捷菜单中选择“删除”将删除选中的局部变量，如图3所示。

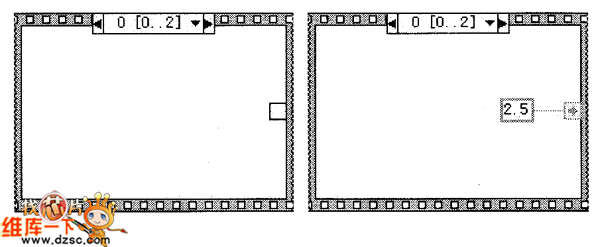

图2 添加局部变量

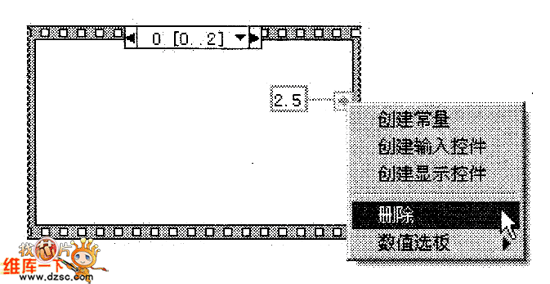

图3 删除局部变量
