LabVIEW的平铺式顺序结构 -

平铺式顺序结构和层叠式顺序结构功能相同，不同的是结构中所有帧都是按顺序展开排列而不是叠在一起。平铺的顺序结构位于函数选板的“编程一结构→平铺式顺序结构”，如图1所示。

新建的平铺顺序结构也只有一帧，如图2所示。通过右键快捷菜单选项“在后面添加帧”可在当前帧后添加帧，“在前面添加帧”可在当前帧前添加帧。添加的帧平行排列，通过拖动四周的方向箭头可改变其大小，如图3所示。

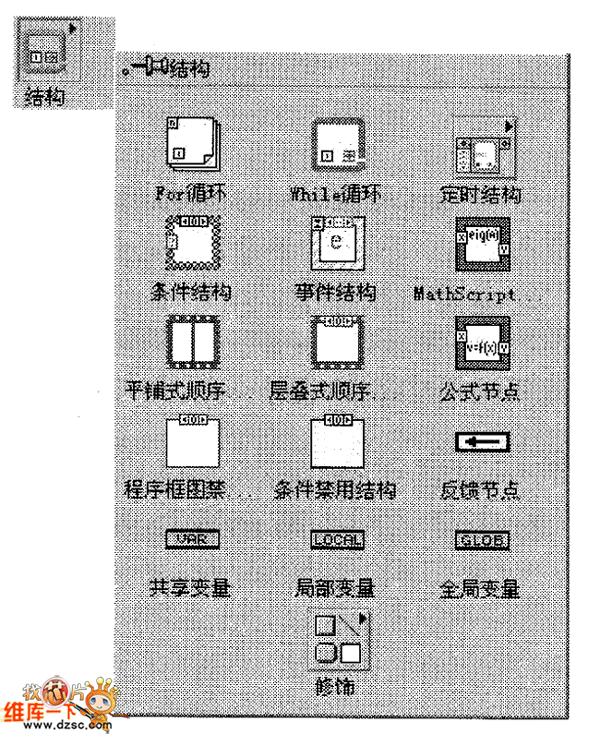

图1 程序模板中的平铺顺序结构

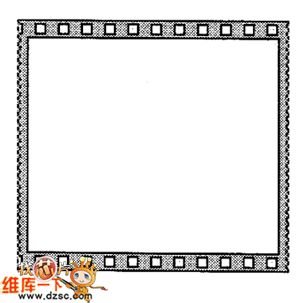

图2 新建的平铺顺序结构

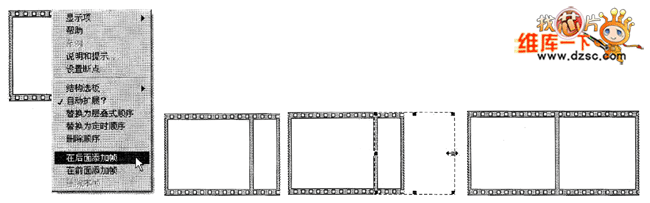

图3 平铺顺序结构操作

平铺式顺序结构和层叠式顺序结构的另一不同点是数据传递方式。由于平铺式顺序结构的所有帧都显示在程序框图窗口中，平铺式顺序结构帧之间数据可以通过数据线传递，并不需要局部变量，所以在平铺式顺序结构中系统没有设置局部变量。数据线在穿过帧程序框时，在框上也会有一个小方块，表示数据通道，如图4所示。

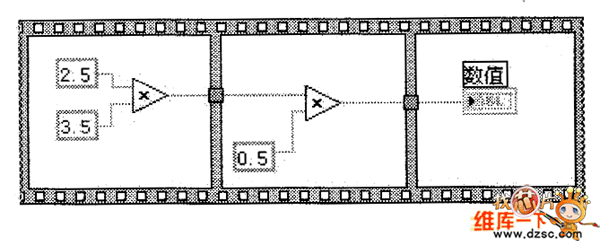

图4 平铺顺序结构数据通道
