LabVIEW的顺序结构之间的转换 -

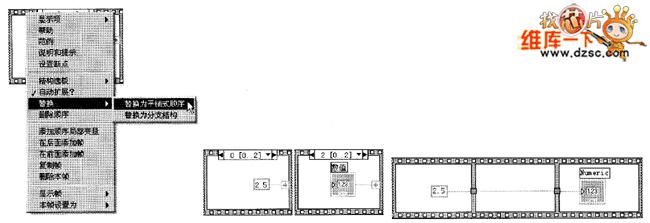

层叠式顺序结构和平铺式顺序结构功能相同，相互之间可以方便地进行转换。通过层叠顺序结构的右键快捷菜单选项“替换→替换为平铺式顺序”，可以将层叠式顺序结构转换为平铺式顺序结构。如果层叠顺序结构有局部变量，则转换成数据连线，如图1所示。

图1 层叠式顺序结构转换为平铺式顺序结构

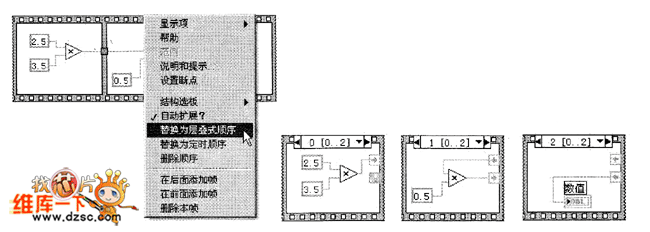

通过平铺式顺序结构的右键快捷菜单选项“替换为层叠式顺序”，可以将平铺式顺序结构转换为层叠式顺序结构。如果平铺式顺序结构帧程序框之间有数据线连接，则相应的转换为局部变量，如图2所示。

图2 平铺顺序结构转换为层叠顺序结构

顺序结构是一种强制的串行机制，虽然可以保证执行顺序，但同时也阻止了并行操作。在LabVIEW程序设计过程中，应充分利用LabVIEW固有的并行机制，避免使用过多的顺序结构。
