[导读]在程序设计中，如果只用图形和线条来描述计算和算法过程，有时候会显得比较繁琐。公式节点工具弥补了这个不足。公式节点是一种便于在程序框图上执行数学运算的节点。在公式节点中可以使用算术表达式来实现算法过程，

在程序设计中，如果只用图形和线条来描述计算和算法过程，有时候会显得比较繁琐。公式节点工具弥补了这个不足。公式节点是一种便于在程序框图上执行数学运算的节点。在公式节点中可以使用算术表达式来实现算法过程，用户无须使用任何外部代码或应用程序，在创建方程时无须连接任何基本算术函数。除接收文本方程表达式外，公式节点还接收C语言中的if语句、while循环、for循环和do循环。这些程序的组成元素与在C语言程序中的元素相似，但不完全相同。

公式节点特别适用于含有多个变量和较为复杂的方程，以及对已有文本代码的利用。可通过复制、粘贴的方式将已有的文本代码移植到公式节点中，无须通过图形化的编程方式再次创建相同的代码。

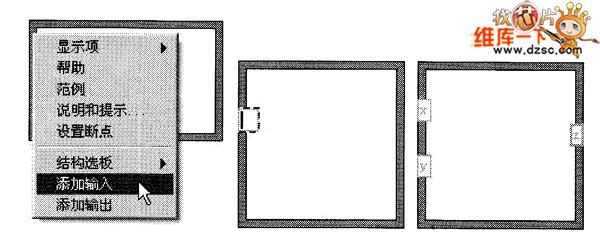

公式节点位于函数选板的“编程－结构→公式节点”，新建的公式节点为类似于循环结构的方框，如图1所示。但公式节点中不是子程序框图，而是一个或多个用分号隔开的类似于C语言的语句。

程序模板中的公式节点图、
