LabVIEW的公式节点变量 -

公式节点在程序中的作用相当于一个数值运算子程序1可以进行参数的输入和输出，参数传递通过输入变量和输出变量实现。

需要添加输入和输出变量时，右键单击公式节点边框，在弹出的快捷菜单中选择“添加输入”，添加一个输入变量，选择“添加输出”添加一个输出变量。输入和输出变量在节点框上，可以沿框四周移动。在变量中添加变量名，即完成变量的定义。如图1l的公式节点中定义了x、y两个输入变量和一个输出变量z。

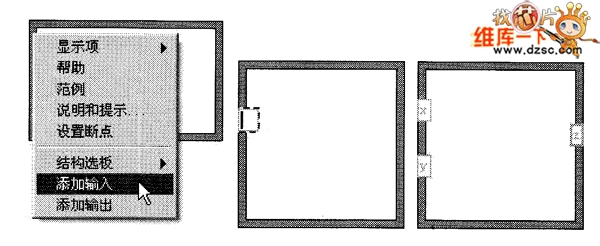

图1 公式节点的输入和输出变量

在变量上单击鼠标右键，在弹出的快捷菜单中选择“删除”将删除该变量；选择“转换为输出”将输入变量转换成输出变量；选择“转换为输入”将输出变量转换成输入变量，如图2所示。

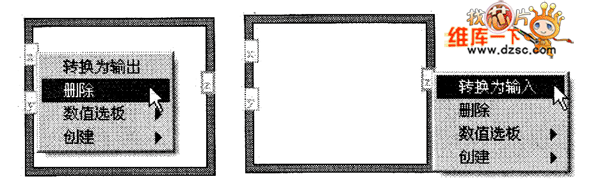

图2 公式节点变量操作
