EDA典型单元电路的移位寄存器 -
来源： 网络用户发布，如有版权联系网管删除 2018-08-09
[导读]移位寄存器除了具有存储代码的功能以外，还具有移位功能。所谓移位功能，是指寄存器里存储的代码能在移位脉冲的作用下依次左移或右移。因此，移位寄存器不但可以用来寄存代码，还可用来实现数据的串并转换、数值的运
移位寄存器除了具有存储代码的功能以外，还具有移位功能。所谓移位功能，是指寄存器里存储的代码能在移位脉冲的作用下依次左移或右移。因此，移位寄存器不但可以用来寄存代码，还可用来实现数据的串并转换、数值的运算以及数据处理等。

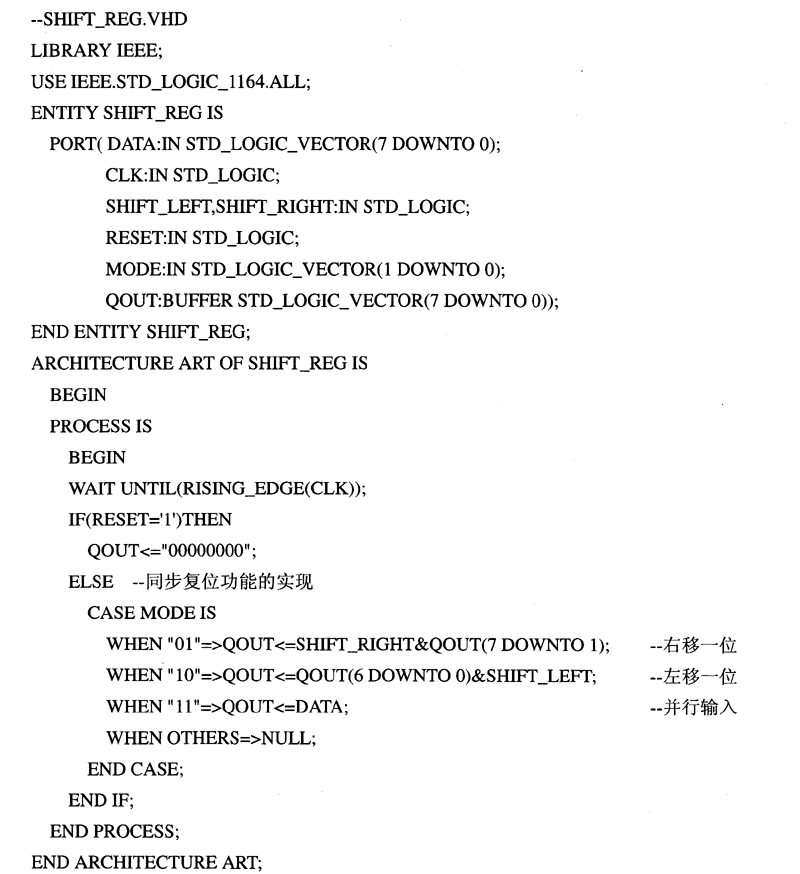

【例】 用VHDL语言设计一个8位的移位寄存器，使其具有左移一位或右移一位、并行输入和同步复位的功能，并使用MAX+p1us Ⅱ进行仿真。

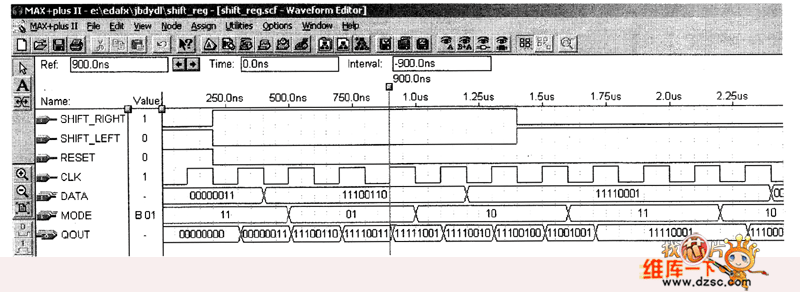

仿真结果如图所示。
如图 移位寄存器SHIFT_REG的仿真图
