EDA典型单元电路的寄存器的设计 -

寄存（锁存）器是一种重要的数字电路部件，常用来暂时存放指令、参与运算的数据或运算结果等。它是数字测量和数字控制中常用的部件，是计算机的主要部件之一。寄存器的主要组成部分是具有记忆功能的双稳态触发器。一个触发器可以储存1位二进制代码，要储存N位二进制代码，就得有N个触发器。寄存器从功能上说，通常可分为数码寄存器和移位寄存器两种。

数码寄存器用于寄存一组二进制代码，广泛用于各类数字系统。

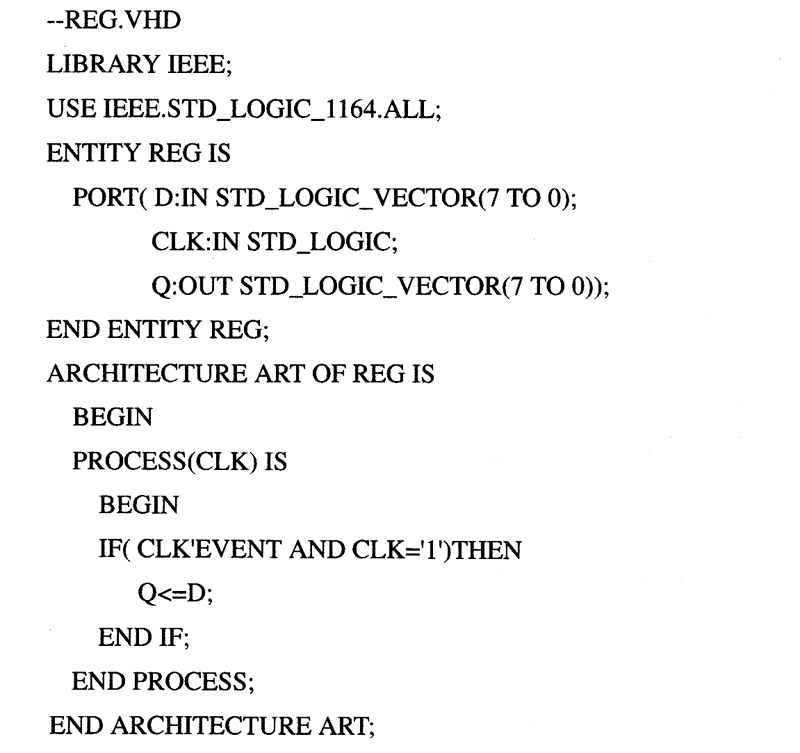

【例】 设计－个8位寄存器的VHDL程序，并使用MAX+p1us Ⅱ进行仿真。

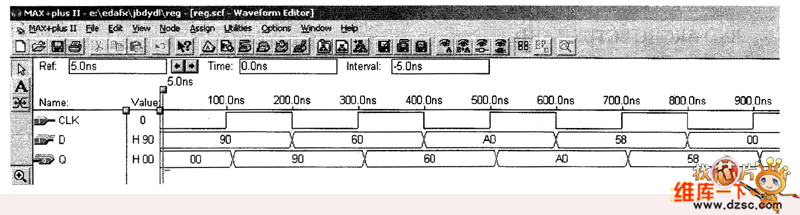

仿真结果如图所示。

如图 8位寄存器REG的仿真图
