EDA典型单元电路的FIFO图 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-09

[导读]FIFO是先进先出堆栈,作为数据缓冲器,通常其数据存放结构完全与RAM一致,只是存取方式有所不同。
【例】 设计一个8×8先进先出堆栈FIFO的VHDL程序,并使用MAX+p1us Ⅱ进行仿真。



仿真结果如图示。

如图 先进先出

FIFO是先进先出堆栈,作为数据缓冲器,通常其数据存放结构完全与RAM一致,只是存取方式有所不同。

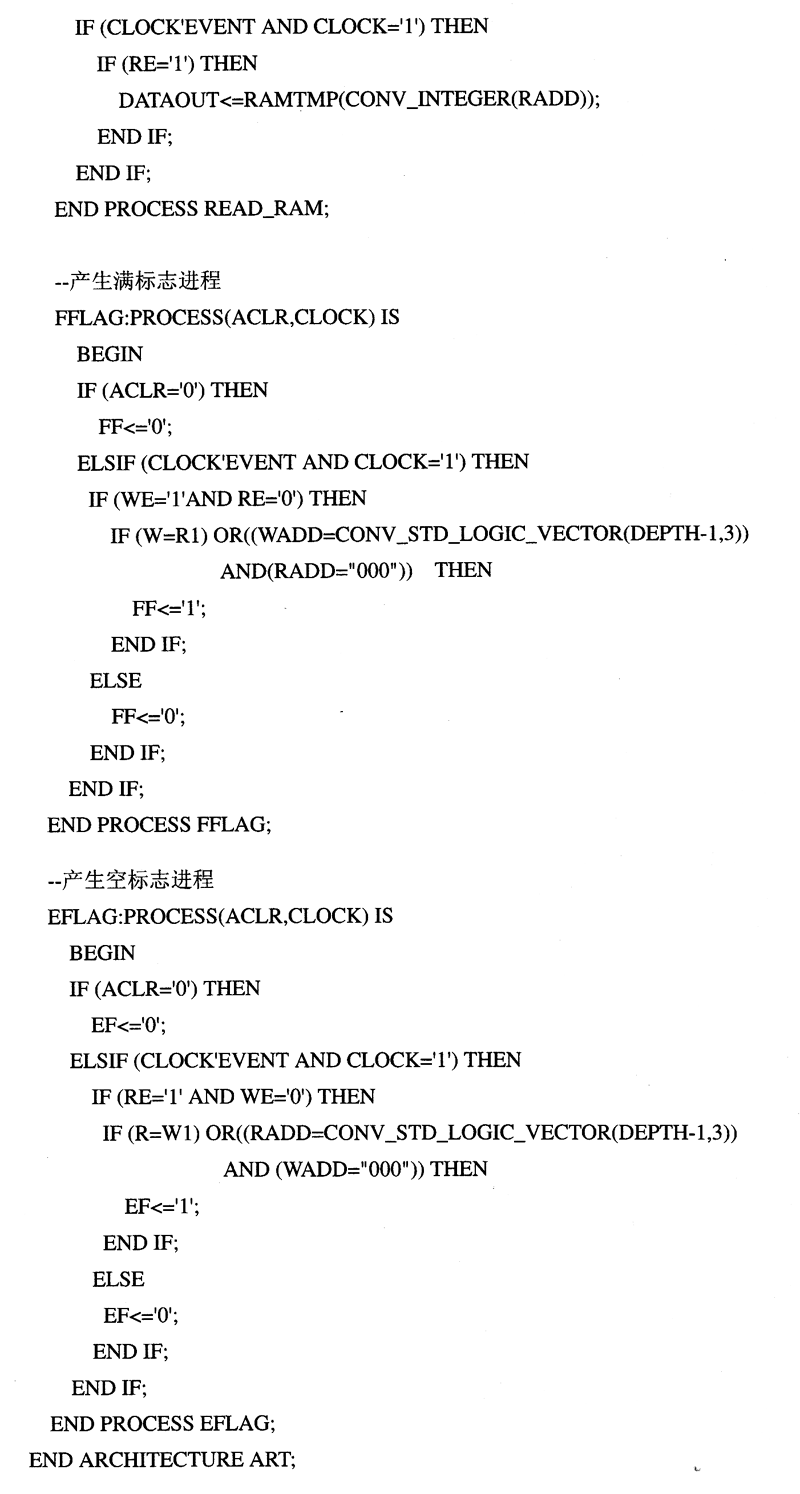

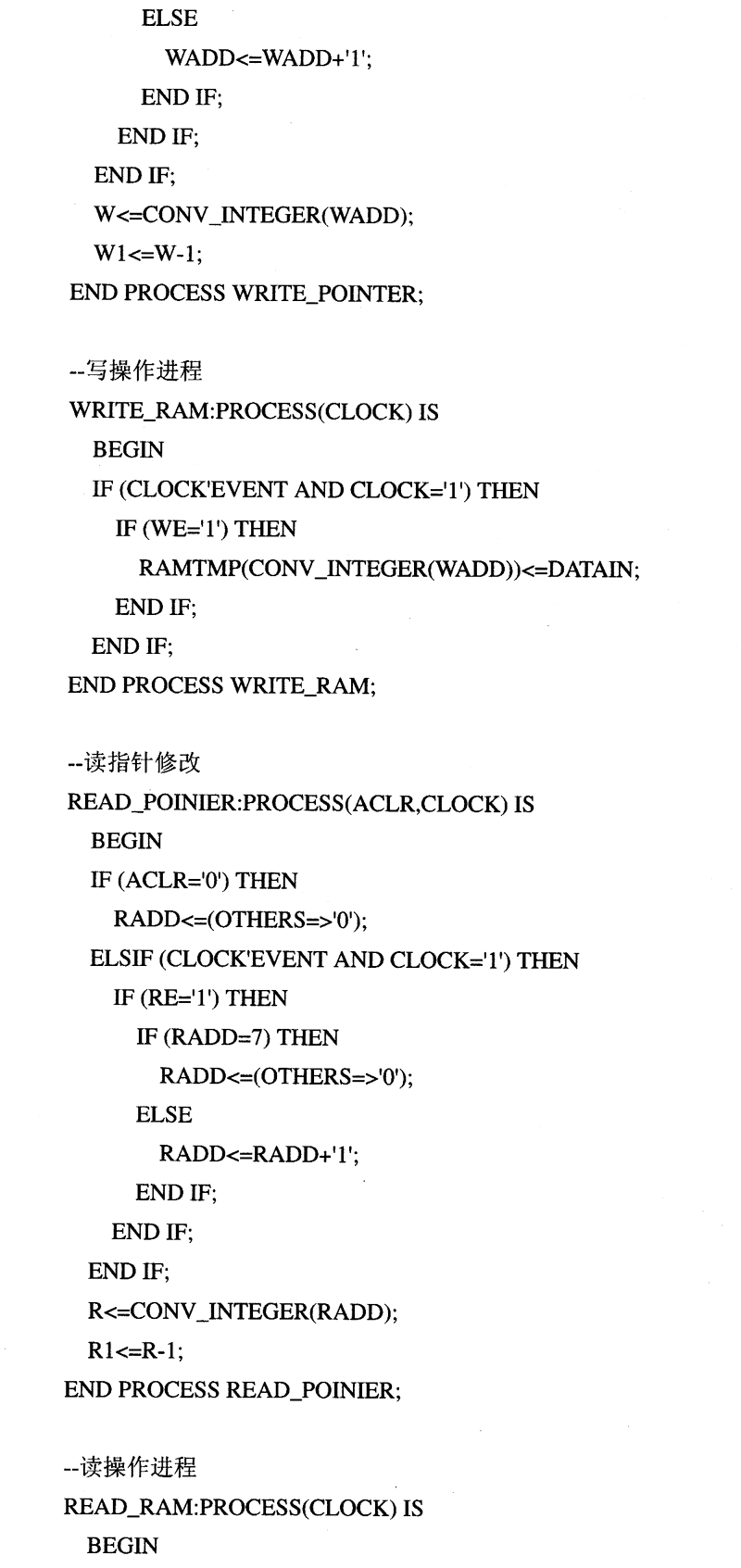

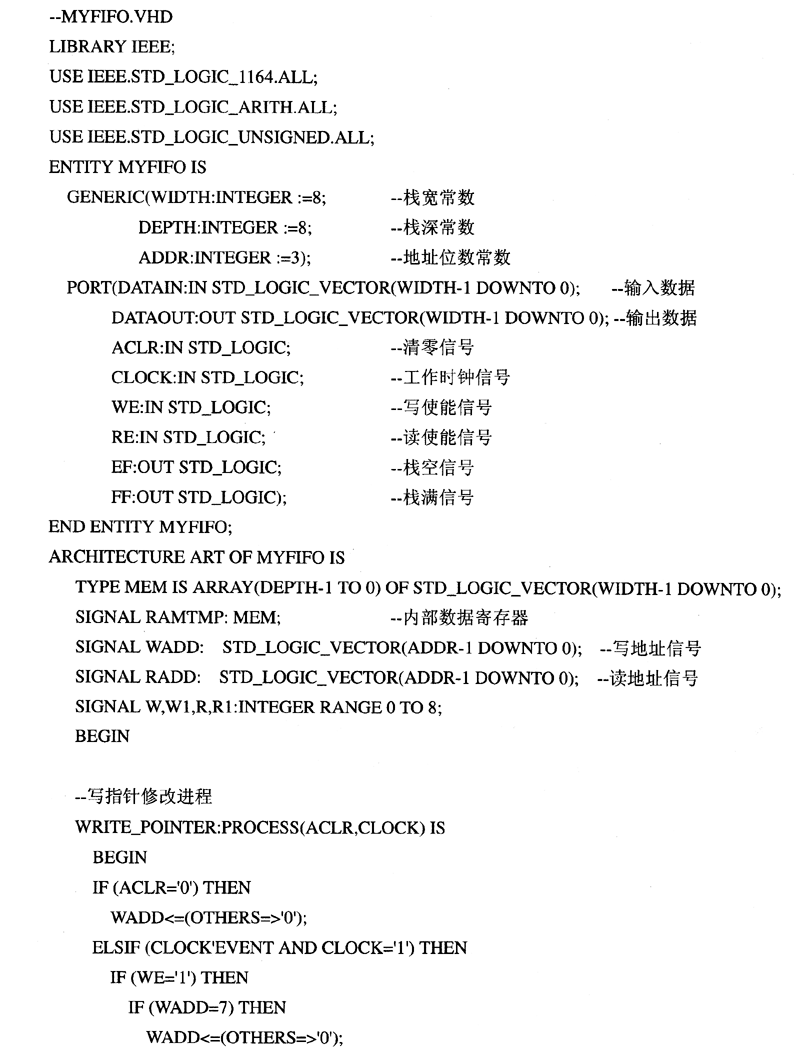

【例】 设计一个8×8先进先出堆栈FIFO的VHDL程序,并使用MAX+p1us Ⅱ进行仿真。

仿真结果如图示。

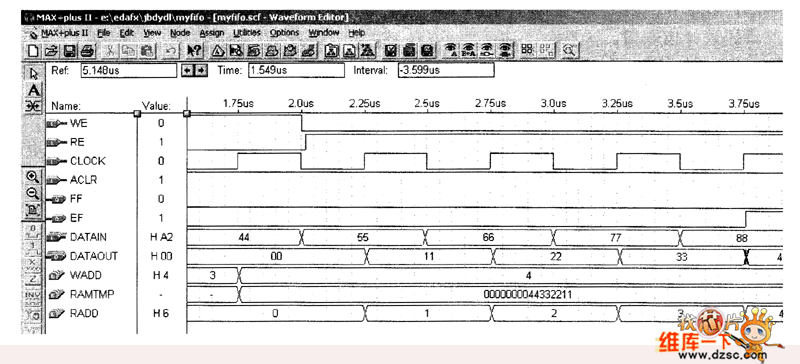

先进先出栈MYFIF0仿真图

如图 先进先出栈MYFIF0仿真图
