EDA独立式键盘输入电路的设计 -

如图是独立式键盘电路图。独立式键盘输入电路的VHDL程序设计主要包括键盘去抖电路、输入信息译码电路和输入存储缓冲器等电路的VHDL程序设计，其中重点为输入信息译码电路的设计。如图所示独立式键盘电路接口信息译码电路是一个16-4译码电路，译码电路只对单键输入进行译码，该系统中用到了14个独立键，如表是该译码器的译码表。表中，“键盘接口信息”中的“1”表示键按下，译码电路对接口信息进行分析，按照译码表译出码值。

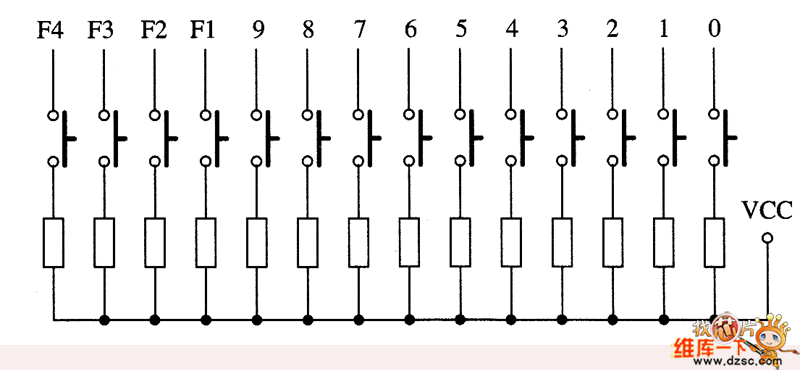

如图1 独立式键盘电路图

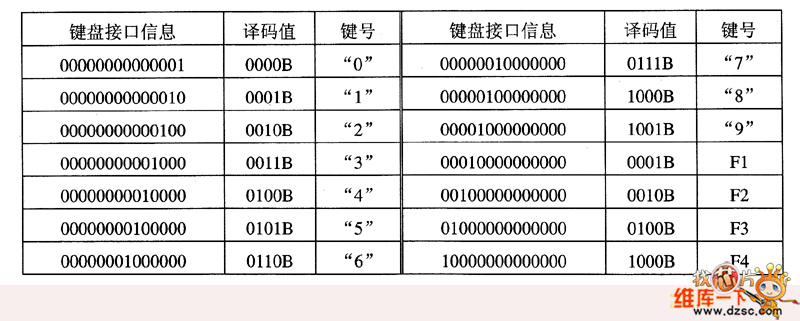

如表 键盘接口信息译码电路译码表

注：当没有任何数字按键被按下时，键盘译码输出“1111”，当某些功能键尚未定义其功能时，键盘译码输出“0000”。

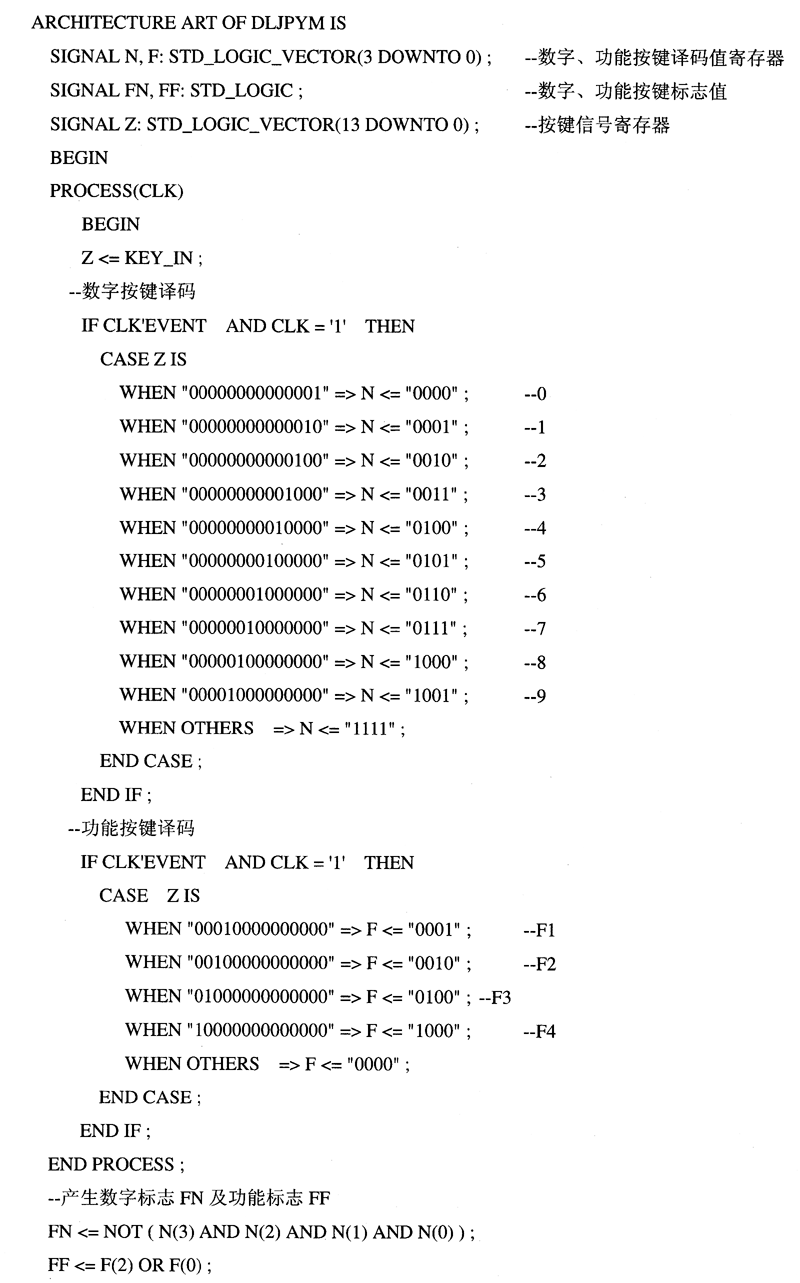

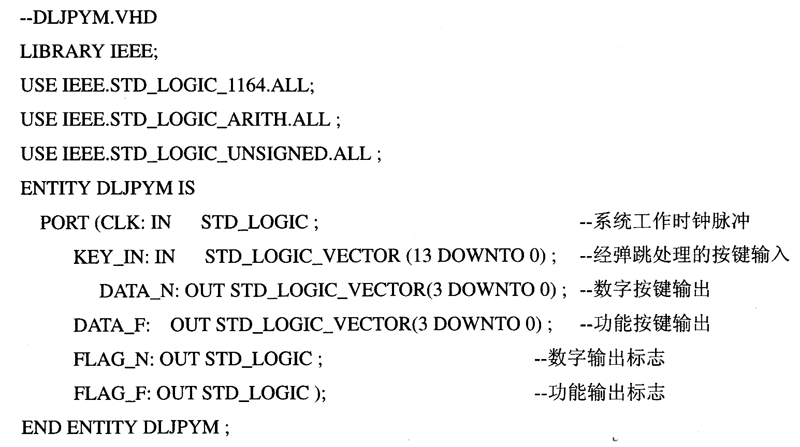

【例】 根据如图和如表设计一个独立式键盘的译码电路的VHDL程序，并使用MAX+p1us II进行仿真。

仿真结果如图所示。

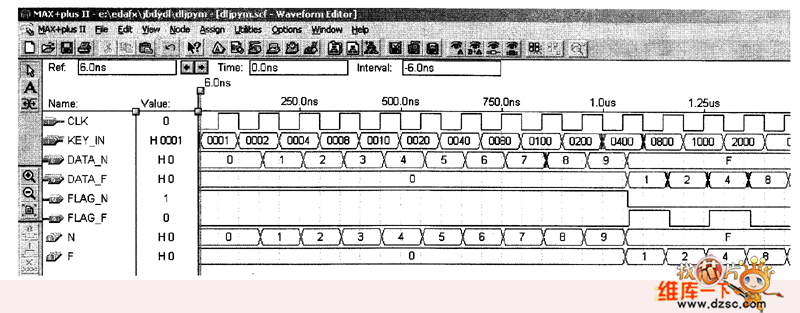

如图2 独立式键盘电路译码器DLJPYM仿真图
