自动点烟器电路原理-模拟电子-

来源: 网络用户发布,如有版权联系网管删除 2020-05-05

自动点烟器电路原理

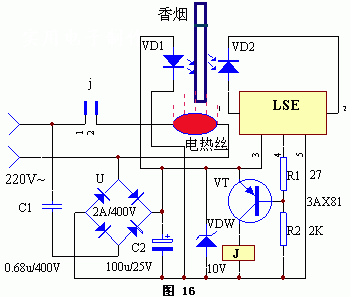

  该装置的电路工作原理见下图。平时红外发光管VD1的光线直接照射在红外线接收管VD2上,导致VD2的内阻减小,相当于LSE的①、②脚间串通,此时LSE的④脚输出高电平,三极管VT截止,继电器J处于释放状态,电热丝不通电。一旦有香烟插入,导致VD2上的光线消失,相当于LSE的①、②脚间断开,其LSE的④脚便变为低电平,此时三极管VT导通,J吸合,电热丝通电将香烟点燃,抽出香烟后,电热丝即断电停止工作。

自动点烟器
