自动灭火装置电路原理

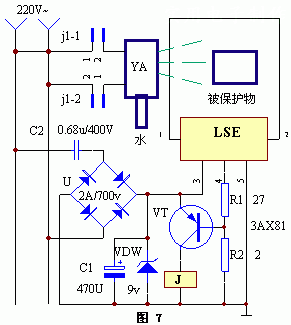

  该装置的电路工作原理见下图。JS是一根很细的金属丝,它在被保护物上缠绕几个圈后再串接于LSE的①、②脚间。当JS完好时,LSE的①、②脚间串通,此时LSE的④脚输出高电平,三极管VT截止,继电器J处于释放状态,两只常开触点j1-1和j1-2均断开,水喷头上的电磁阀YA关闭。一旦被保护物着火燃烧,此缠绕在被保护物上的细线JS势必烧断,相当于LSE的①、②脚断开,于是LSE的④脚输出低电平,此时三极管VT导通,继电器J励磁吸合,常开触点j1-1、j1-2同时闭合,接通了电磁阀YA的电源,YA吸合打开水龙头,将火扑灭。水龙头可根据具体情况设置多个,其喷头包围着被保护物即可。
