多功能采样和保持电路应用于工业和T＆M电路图-模拟电子-

描述

　　通过使用 OPA615 高带宽、直流恢复电路，此参考设计可为各种应用提供高带宽、高精度采样保持电路。该电路具有整套设计指南支持，可以针对给定应用方便地调整。

　　特性

　　高达 320MHz 带宽

　　+/-5V 电源电压，+/-3.5V 比较器输出电压摆幅，大约14mA 最大Iq

　　对于 100pF 保持电容器，降压速率低至 0.17mV/s

　　仅 40fC 电荷注入

　　100dB 采样保持馈通抑制

　　此参考设计已进行实验室测试，并具有设计文件和全面的设计指南支持

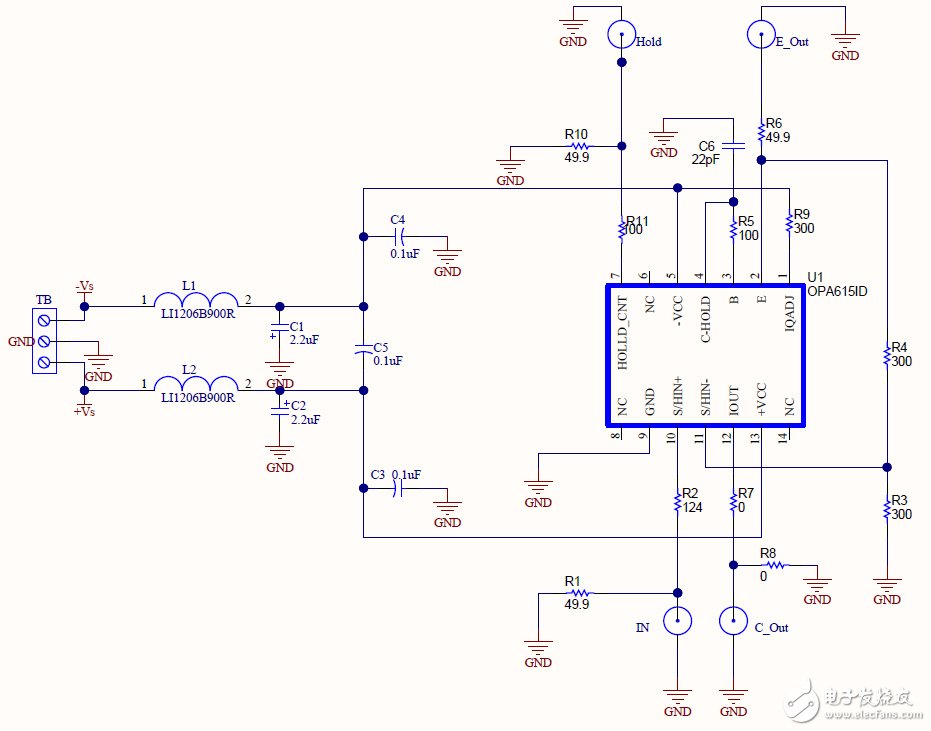

　　原理图/方框图

　　

OPA615 Reference Design Top View
