单片机开发点阵的纵向移动

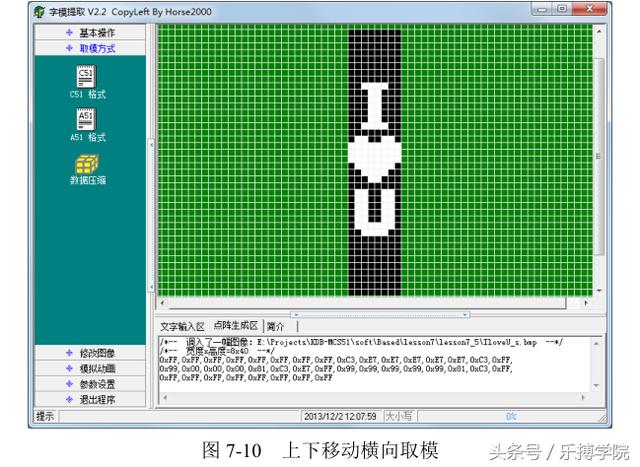

上一节我们学了如何在点阵上画一个形，有时候我们希望这些显示是动起来的，而不是静止的。对于点阵本身已经没有多少的知识点可以介绍了，主要就是编程算法来解决问题了。比如我们现在要让点阵显示一个 I U 的动画，首先我们要把这个图形用取模软件画出来看一下，（不习惯看文字的同学，登录我们“乐搏学院”官网，有海量的视频教程免费提供给您，关注我们有惊喜哦）如图 7-10 所示。

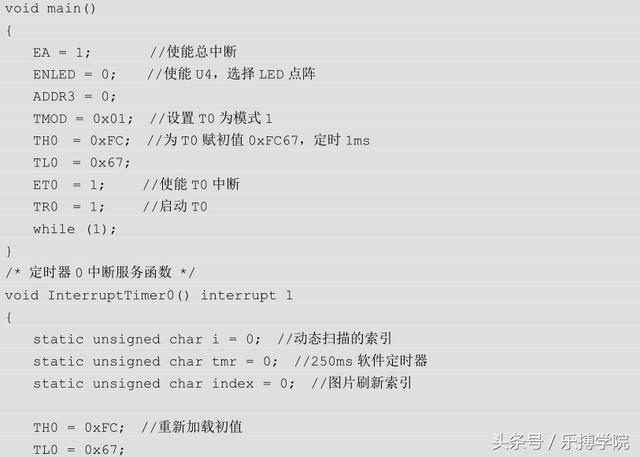

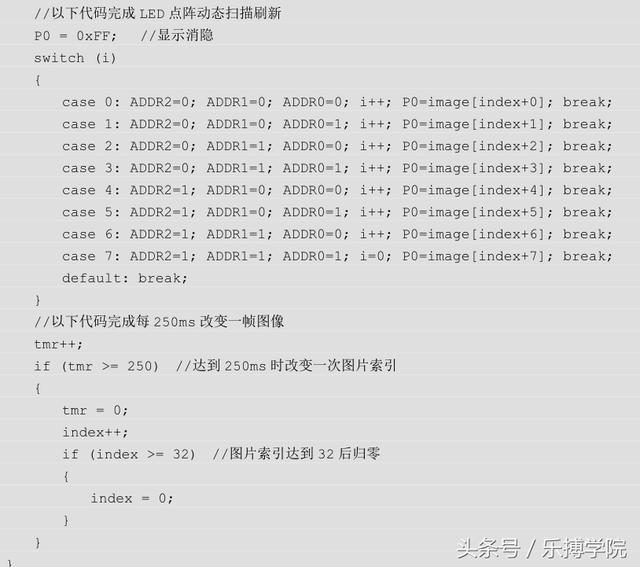

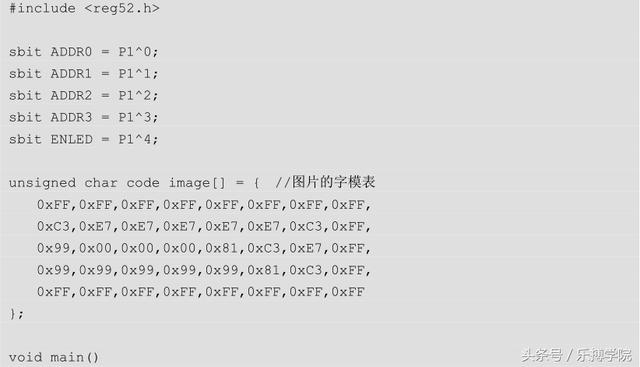

这张图片共有 40 行，每 8 行组成一张点阵图片，并且每向上移动一行就出现了一张新图片，一共组成了 32 张图片。用一个变量 index 来代表每张图片的起始位置，每次从 index 起始向下数 8 行代表了当前的图片，250ms 改变一张图片，然后不停的动态刷新，这样图片就变成动画了。首先我们要对显示的图片进行横向取模，虽然这是 32 张图片，由于我们每一张图片都是和下一行连续的，所以实际的取模值只需要 40 个字节就可以完成，我们来看看程序。

大家把这个程序下载到单片机上看看效果（不习惯看文字的同学，登录我们“乐搏学院”官网，有海量的视频教程免费提供给您，关注我们有惊喜哦）一个 I U 一直往上走动的动画就出现了，现在还有哪位敢说我们工科同学不懂浪漫的？还需要用什么玫瑰花取悦女朋友吗？一点技术含量都没有，要玩就玩点高科技。当然，别光图开心，学习我们还要继续。往上走动的动画我写出来了，那往下走动的动画，大家就要自己独立完成了，不要偷懒，一定要去写代码调试代码。瞪眼看只能了解知识，而能力是在真正的写代码、调试代码这种实践中培养起来的。
