学单片机，从看懂51单片机的最小系统图开始

有不少朋友私信我，如何学习单片机？怎样看懂电路图？看到大家如此的好学，我感到很欣慰，越来越多的人准备要入单片机的“坑”了！虽然我也只是略懂皮毛，还是希望能推初学者一把，帮助大家尽快“入坑”！

单片机学习

单片机的概念、用途什么的，我就不多说了，比我会说的多了去了。俗话说，有图有真相，我们直接上图：

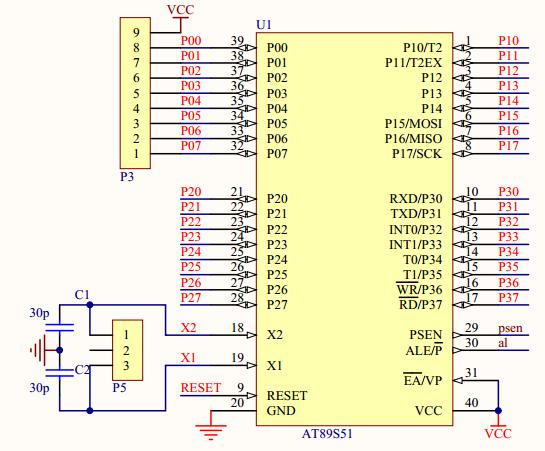

51单片机最小系统

这就是51单片机最小系统原理图，其中U1，就是最大的那个框框，就是51单片机了。原理图和实物不同，我们看到管脚的顺序比较混乱，那是为了画图美观，真正的单片机实物管脚是顺序排列的，我们只要把管脚名称和编号对应起来就好了。

让单片机工作，有几个关键的引脚一定要连接。首先是VCC和GND，单片机通电才有动力，才能工作；通常我们都可以通过一个LED指示灯观察到供电状态。

51单片机供电脚

电源指示灯

然后是晶振电路。我们常说的CPU的工作频率是多少多少，就是以这个晶振为参考的，注意是参考，而不是完全相同，因为CPU内部还会对晶振的信号做其他处理。本图中的晶振没有用通用的符号来表示，常见的无源晶振元件符号如下图所示：

单片机外部晶振

如图所示，无缘晶振有两个管脚，分别接到单片机的X1和X2脚上，每个管脚还要串接一个电容（C1、C2）接到GND。如果没有电容，晶振就无法正常起振，单片机就不能工作了。

最后还要注意Reset（复位）信号的处理，单片机启动后要有一个复位过程，不同的单片机对复位信号要求不同。本图中的复位信号是高电平有效，因此复位电路中要让Reset引脚保持低电平，当复位按钮按下时，Reset引脚变高电平，引发复位动作：

复位电路

如图，C7是个带极性电容，上电瞬间有个充电过程，因此Reset引脚会先高后低，让单片机有个复位动作；

R3是10K的电阻，平时工作状态时，让Reset引脚保持在低电平；

K1是按钮，当按钮按下后，Reset引脚变成高电平，引发复位。

好了，51单片机的最小系统图就介绍完毕了，是不是很简单？恭喜你，你已经朝着单片机的“大坑”迈出了第一步！

希望我的分享对大家有所帮助，欢迎大家多评论，多交流！
