51单片机之数码管

数码管是怎么显示出数字的？看了这篇文章，你会不禁而言：哦，原来这么简单。

数码管，实际就是8盏led灯，其中7盏是横杠型的，用来显示数字，剩下1盏是点型的，用来......自己想去。

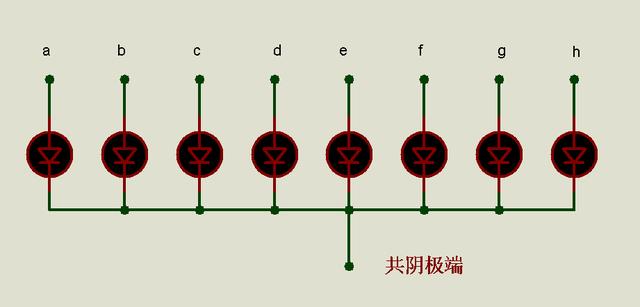

那么，数字怎么被显示出的呢？以共阴极数码管为例，何为共阴极，就是led灯的负端都连在一起，如图一：

图一

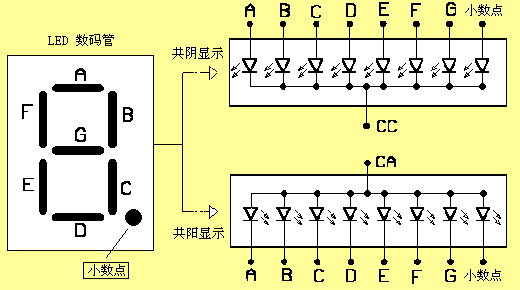

然后，我们把这8盏led灯排列一下，形成一个数码管，如图二：

图二

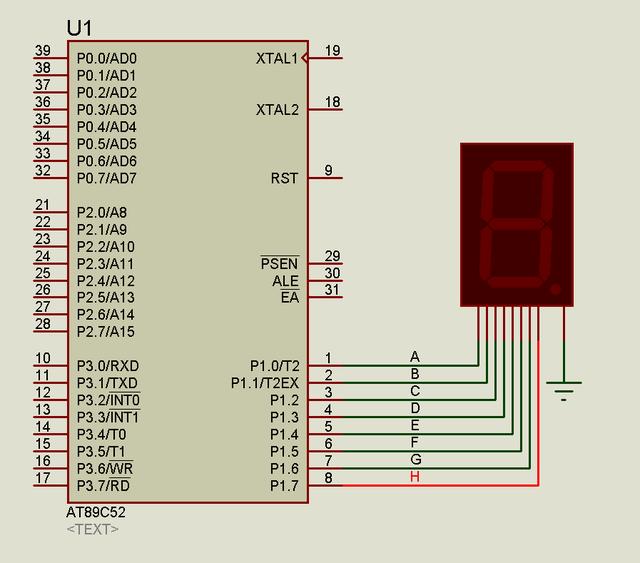

那好，我们还是用P1口做实验，8盏灯（HGFEDCBA）分别和（P17---P10）对应连接，如图三：

图三

重点来了，共阴极数码管，高电平点亮。

显示数字1，对比图二，就是B、C的led要亮，（HGFEDCBA) -- (0000 0110) ：0x06，

对应的P1口就是 P1 = 0x06，就是说，只要P1 = 0x06，数码管就显示数字“1”了。

同样的道理，显示数字7，对比图二，就是A、B、C的led要亮，

（HGFEDCBA) -- (0000 0111) ：0x07，对应的P1口就是 P1 = 0x07，

就是说，只要P1 = 0x07，数码管就显示数字“7”了。

就是这样，我们最后得出，让共阴极数码管显示数字0--9的数据分别为：

0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F

很多人一开始在度娘上找到数码管的显示数据，都会非常闷逼。在想：为什么是这些数据？这些数据是怎么得来的？为什么别人会懂，而我就不懂？ 现在恭喜你，你也懂了！（看到这里，大家如果有种恍然大悟的感觉，就在评论里面赞赞飞飞我吧）

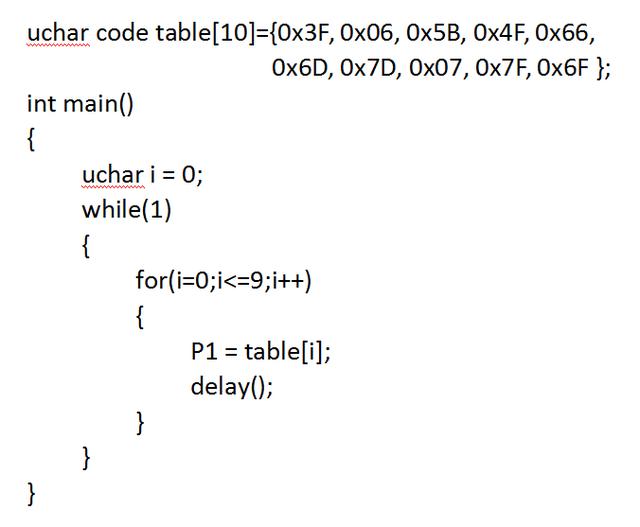

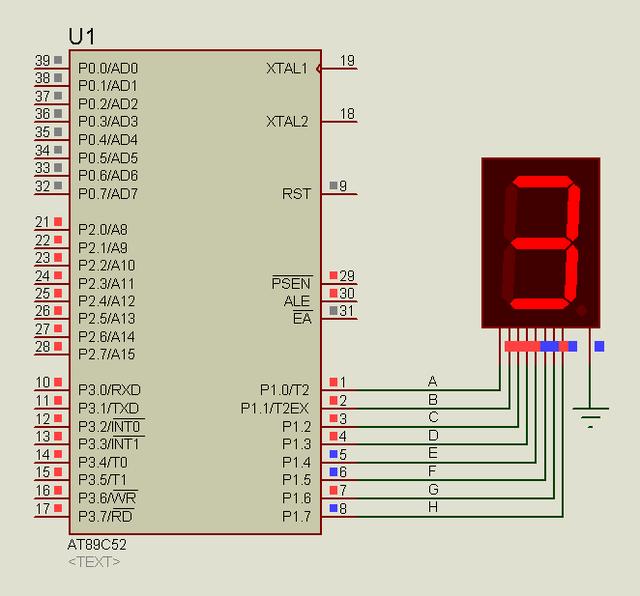

至此，没错，protues仿真一下，让数码管循环显示 0--9 ：程序如图四，结果图五：

图四

图五

下一篇，我将介绍51单片机、如何用一个按键，控制一盏led。
