51单片机流水灯

用P1口做实验， IO 高电平 触发亮灯。

假如，我们要让P15的灯亮，其他的灯灭，

P17 P16 P15 P14 P13 P12 P11 P10

0 0 1 0 0 0 0 0

即是0010 0000 换成16进制的数 就是 ： 0x20

P1 = 0x20 ，就可以了；

是不是很简单？

那好，下面提供二种方式，让8盏灯流水

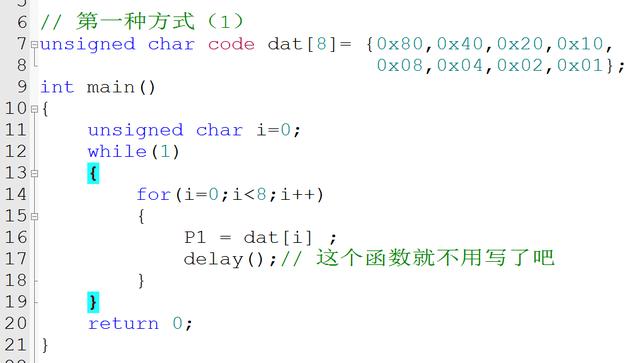

（1）

大家自己检查对照一下， 数组dat[8]里面每个数，分别对应那盏灯亮 ；

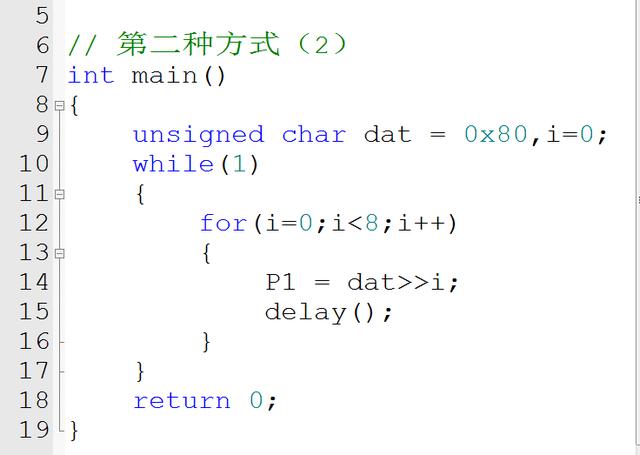

（2）

其实，上面二种方式都是一样的，表达方式不一样而已，实际结果都是P1 = 0xXX 而已。

第二种方式，i=0、dat（0x80）移动0位，还是0x80，那么P1=0x80，

i=1，dat（0x80）移动1位，变成0x40，那么P1 = 0x40，

i=2，dat（0x80）移动2位，变成0x20，那么P1 = 0x20，

。。。。。。。看，实际效果和第一种方式一样的。

流水灯的速度，只要大家自己修改delay() 函数就可以了，延时时间长，流水灯速度就慢，反之则快。

至此，没错，protuus仿真试一下 ：

下一篇，我将介绍 51单片机驱动一位数码管 显示 0--9 的数字
