EDA中的系统总体组装电路的VHDL源程序TZKZQ.VHD的仿真 -
来源： 网络用户发布，如有版权联系网管删除 2018-08-09
[导读]从如图1（不完整）可以看出，调整键被按下了8次（键盘产生“01”信号即为调整键按下一次），调整模式依次经过了正常、调秒、调分、调时、调日、调月、调年、调星期再回到正常这8种模式的循环，即MODE依次从0到7，再从
从如图1（不完整）可以看出，调整键被按下了8次（键盘产生“01”信号即为调整键按下一次），调整模式依次经过了正常、调秒、调分、调时、调日、调月、调年、调星期再回到正常这8种模式的循环，即MODE依次从0到7，再从7回到0的循环。在按键过程中，每按下一次按钮，相应地被调整模式的异步并行置位使能置“0”，同时通过一个非门点亮该调整模式所对应的发光二极管，作为该调整模式的指示信号。（调整前时间为2003年6月7日12∶34∶56星期6，调整后时间为2003年6月7日12∶36∶56星期6）

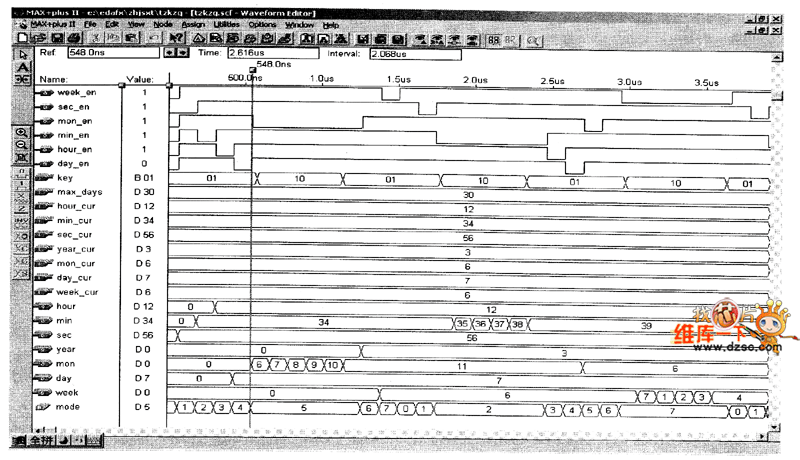

如图1 TZKZQ.VHD仿真图（一）
从如图2可以看出，在按动了两次模式键（01）后，调整模式切换到了调分模式，然后又按动了两次调整键（10），实现了在调分模式下对当前分的值进行调整（从34调到36）。

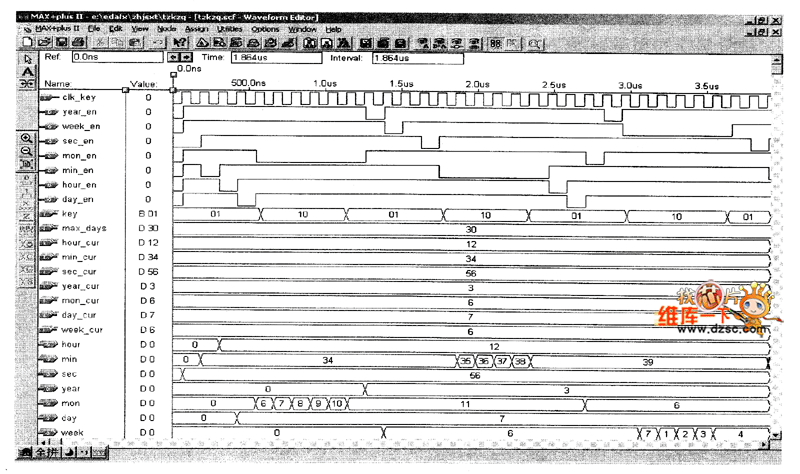

如图2 TZKZQ.VHD仿真图（二）
